Referans: EKO-1908

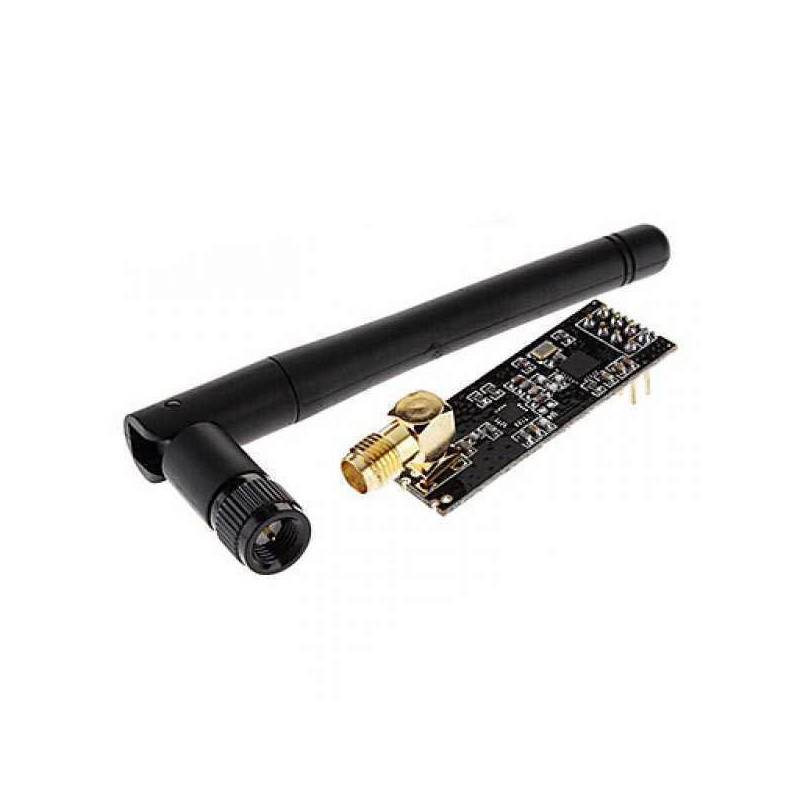

NRF24L01 + PA + LNA SMA Antenli 2.4GHz Kablosuz Haberleşme Modülü, uzun menzilli 2.4GHz ISM bandı RF (radyo frekansı) modülüdür ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle kablosuz veri aktarımı yapmak için kullanılır.
PA ve LNA özellikleri sayesinde güçlendirilmiş iletim ve alım sağlar; SMA anten ile harici anten kullanabilirsin.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Model | NRF24L01+ PA + LNA SMA Anten |
| Frekans | 2.4 GHz ISM Band |
| İletim Gücü (PA) | ~20 dBm (100 mW) max |
| Alım Kazancı (LNA) | ~13 dB |
| Menzil | Açık alanda ~1000 m, kapalı ortamda ~100–250 m (anten ve ortam koşuluna göre değişir) |
| Bağlantı Arayüzü | SPI (Serial Peripheral Interface) |
| Besleme Voltajı | 3.3 V DC (5V ile beslersen zarar görebilir!) |
| Güç Tüketimi | 11–14 mA (transmit), 12–13 mA (receive), < 900 nA (power down) |
| Modül Boyutu | Yaklaşık 35 × 16 mm (anten hariç) |
| Anten Tipi | SMA (harici değiştirilebilir) |
| Pin | Görevi | Arduino Bağlantısı |
|---|---|---|
| GND | Toprak | GND |
| VCC | 3.3V | 3.3V (DİKKAT: 5V kullanma!) |
| CE | Chip Enable | Dijital Pin (ör: D9) |
| CSN | Chip Select Not | Dijital Pin (ör: D10) |
| SCK | SPI Clock | D13 (Arduino UNO) |
| MOSI | SPI Data In | D11 (Arduino UNO) |
| MISO | SPI Data Out | D12 (Arduino UNO) |
| IRQ | Kesme (opsiyonel) | Dijital Pin (opsiyonel) |
PA (Power Amplifier):
Gönderilen sinyal gücünü artırır → menzil artar.
LNA (Low Noise Amplifier):
Alınan sinyalin gürültüye karşı hassasiyetini artırır.
Harici SMA anten:
Modül üzerindeki anteni değiştirerek daha iyi menzil ve yönlendirme sağlar.
NRF24L01 modülleri Arduino ile RF24 kütüphanesi kullanılarak çalıştırılır.
Besleme:
Bu modül 3.3V ile çalışır, 5V verilirse modül yanar.
PA ve LNA modüllerinde ani akım yükselmeleri (~115 mA) olabileceği için 3.3V regülatör yeterli akım verebilmeli.
SPI Bağlantısı:
CE ve CSN pinleri isteğe bağlı olarak değiştirilebilir.
SCK, MOSI ve MISO standart SPI pinlerine bağlanmalı.
Menzil:
Açık alanda en iyi performans alınır.
Kapalı alan veya beton duvar varsa menzil düşer.
