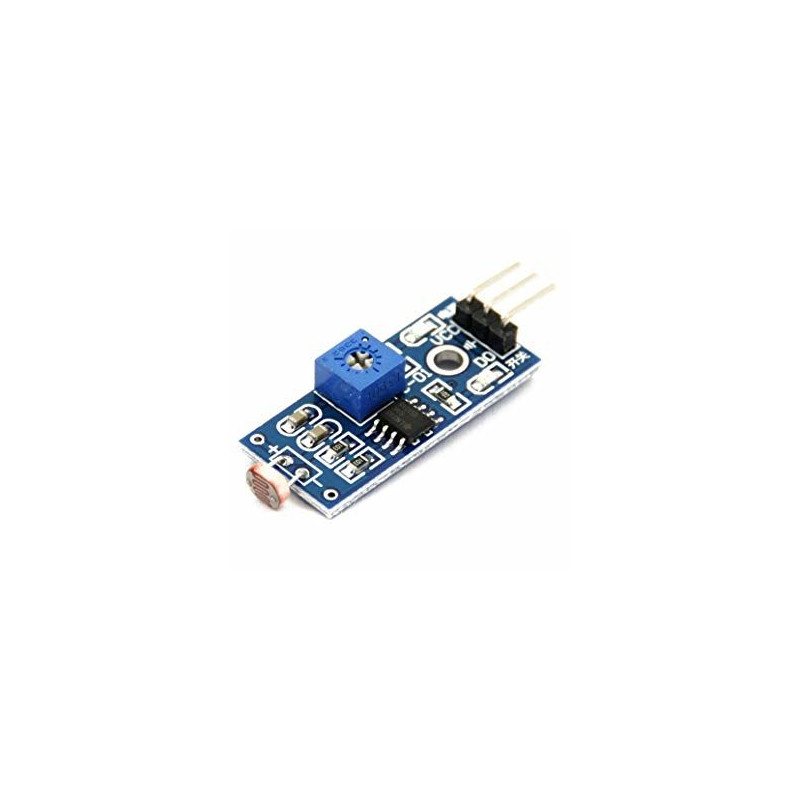

LDR IŞIK SENSÖRÜ MODÜLÜ

⚙️ Çalışma Prensibi

• LDR sensörün direnci, ışık şiddeti arttıkça azalır, karanlıkta artar.

• Bu direnç değişimi, modül üzerindeki devre tarafından gerilim değişimine dönüştürülür.

• Bu sayede modül, ışığın var olup olmadığını veya ışık miktarını ölçebilir.

🧩 Modül Üzerindeki Bileşenler

1. LDR (Işık Sensörü): Işığa duyarlı dirençtir.

2. Trimpot (Ayarlı Direnç): Eşik değerini ayarlamak için kullanılır (dijital çıkış hassasiyetini belirler).

3. LM393 Karşılaştırıcı Entegresi: Analog sinyali karşılaştırıp dijital 0/1 çıkışı üretir.

4. LED Göstergesi: Işık algılandığında yanar veya söner (duruma göre değişir).

5. Bağlantı Pinleri:

   • VCC: 3.3V – 5V güç girişi

   • GND: Toprak

   • DO: Dijital çıkış (0 veya 1)

   • AO: Analog çıkış (0–1023 arası değer verir – isteğe bağlı)

🔌 Kullanım Alanları

• Otomatik gece lambaları

• Akıllı ev sistemleri

• Güneş enerjili panellerde yön tayini

• Robotik sistemlerde ışık izleme

• Kamera veya ekran parlaklığı kontrolü

💻 Arduino ile Bağlantı Örneği

Bağlantılar:

• VCC → 5V

• GND → GND

• AO → A0 (Arduino analog pini)
