Referans: EKO-1908

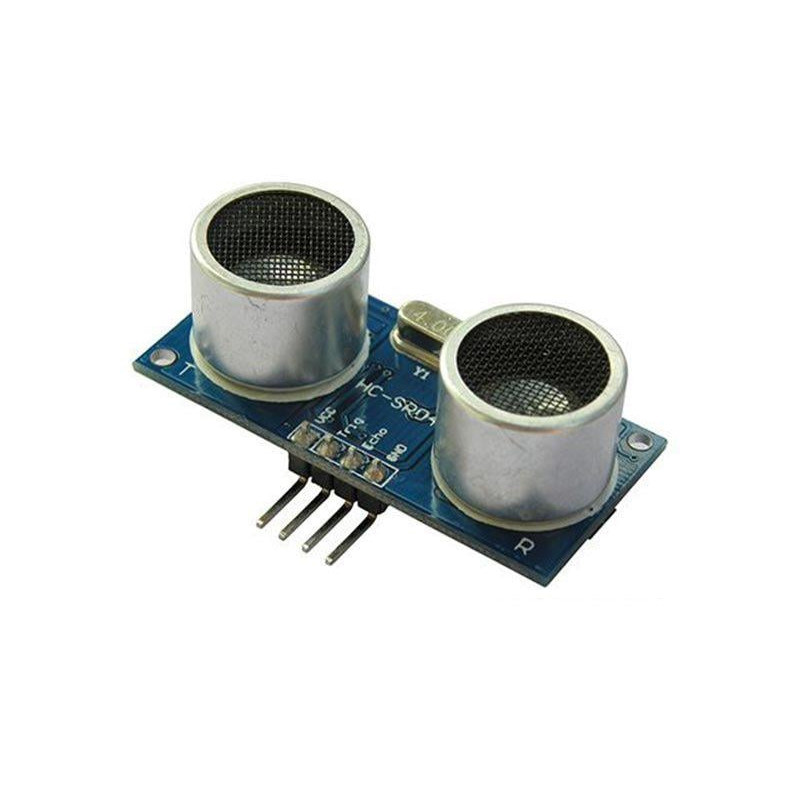

HC-SR04, temassız mesafe ölçümü yapabilen bir ultrasonik sensördür. Yaklaşık 2 cm ile 400 cm arası mesafeleri hassas bir şekilde ölçebilir ve mikrodenetleyici projeleri için ideal bir çözümdür. Sensör, bir ultrasonik verici ve bir alıcı içerir; verici, yüksek frekanslı (yaklaşık 40 kHz) ses dalgaları gönderir, obje üzerinden yansıyan dalgalar alıcı tarafından alınır ve mesafe ölçümü dijital olarak hesaplanır.
Banka Havalesi ile Güvenli Ödeme
Hafta içi Aynı Gün Hızlı Kargo
14 Gün İade İmkanı
Çalışma Voltajı: DC 5 V.
Çektiği akım: Tipik ~ 15 mA.
Ölçüm aralığı: Yaklaşık 2 cm ile 400 cm (bazı dokümanlarda 2 cm‑450 cm olarak geçiyor)
Frekans: ~ 40 kHz ultrasonik sinyal gönderimi.
Ölçüm açısı: Yaklaşık 15° civarında.
Boyutlar: Yaklaşık 45 mm × 20 mm × 15 mm.
Çalışma prensibi: Trig pininden minimum 10 µs yüksek darbe gönderilir; sensör 8 döngü ultrasonik 40 kHz sinyal gönderir, obje üzerinden yansıyan sinyali Echo piniyle alır ve Echo yüksek süresi mesafeye dönüştürülür.
Pin çıkışları genellikle: VCC (+5V), Trig (giriş), Echo (çıkış), GND (toprak).
Ölçüm için:
Trig’e en az 10 µs yüksek darbe gönderilir.
Echo pini yüksek durumda kalma süresi ölçülür.
Formül: Mesafe (cm) ≈ Echo süre (µs) / 58.
GND bağlantısı sensörden önce yapılmalı; aksi halde modül düzgün çalışmayabilir.
Ölçüm yapılacak objenin yüzeyi yeterince büyük ve düz olmalı; çok küçük ya da çok açılı yüzeylerde ölçüm hatası artabilir.
Uygun fiyata mesafe ölçümü yapmayı sağlar — hobi ve eğitim projeleri için oldukça popüler.
Mikrodenetleyicilerle (örneğin Arduino, Raspberry Pi) kolayca entegre edilebilir.
Temassız ölçüm yapılabildiği için robotik engel algılama, cihaz konumlandırma gibi uygulamalarda kullanımı yaygın.
Robotik araçlarda engel algılama ve durma/savulma fonksiyonları.
Otomasyon sistemlerinde seviye ölçümü, mesafe kontrolü.
Prototip ve eğitim amaçlı devrelerde mesafe ölçüm konseptini öğrenme.
Akıllı cihazlar veya IoT projelerinde yakınlık algılama sensörü olarak kullanım.
