Referans: EKO-1908

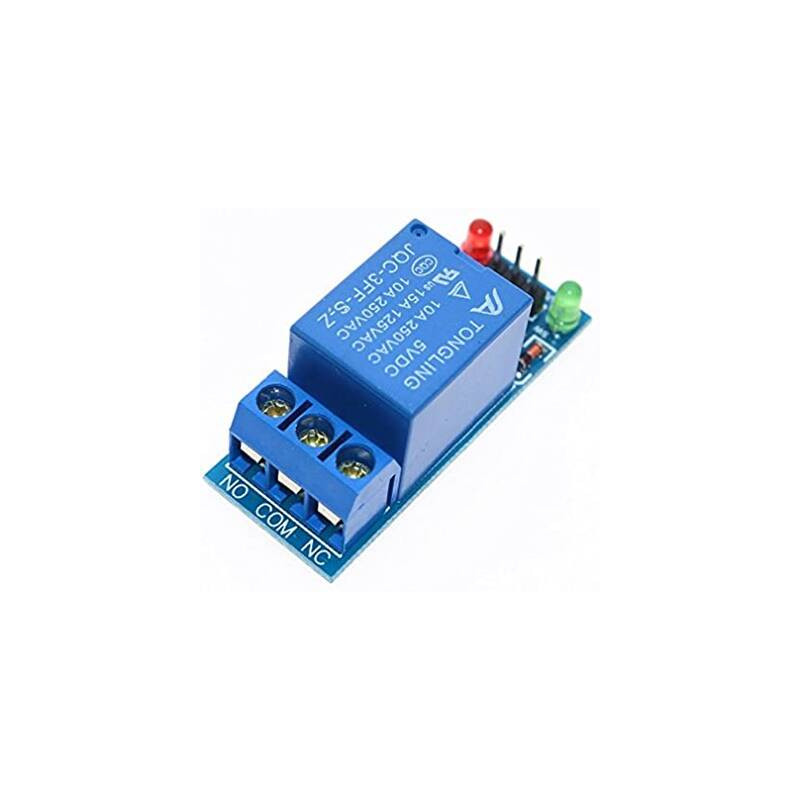

5V 1 Kanal Röle Kartı elektronik projelerde çok sık kullanılan bir anahtarlama devresidir. Bu kart, düşük gerilimli bir sinyalle (örneğin Arduino, Raspberry Pi, ESP32 gibi mikrodenetleyicilerden gelen 5V sinyal) yüksek akım veya yüksek gerilimli cihazları (örneğin lambalar, motorlar, pompalar) kontrol etmeye yarar.
Banka Havalesi ile Güvenli Ödeme
Hafta içi Aynı Gün Hızlı Kargo
14 Gün İade İmkanı
Çalışma Gerilimi: 5V DC
Kanal Sayısı: 1 (tek bir cihazı kontrol eder)
Röle Tipi: SRD-05VDC-SL-C (en yaygın model)
Maksimum Anahtarlama Kapasitesi:
10A @ 250V AC
10A @ 30V DC
Tetikleme (IN) Girişi:
Düşük tetiklemeli (LOW trigger) veya yüksek tetiklemeli (HIGH trigger) olabilir (modeline göre değişir)
Optokuplörlü veya optokuplörsüz versiyonları vardır
Optokuplörlü modeller, mikrodenetleyici ile yüksek gerilimli kısmı elektriksel olarak izole eder
| Pin Adı | Açıklama |
|---|---|
| VCC | 5V besleme gerilimi (Arduino’nun 5V hattına bağlanır) |
| GND | Toprak hattı |
| IN | Kontrol sinyali girişi (Arduino dijital pini vb.) |
Röle çıkış terminalleri:
COM (Common): Ortak uç
NO (Normally Open): Normalde açık kontak
NC (Normally Closed): Normalde kapalı kontak
Röle modülü yalnızca bir anahtarlama elemanıdır, yükün beslemesini doğrudan röle üzerinden geçirmek gerekir.
220V AC gibi yüksek gerilimlerle çalışırken izolasyon ve güvenlik önlemlerine dikkat edilmelidir.
Mikrodenetleyici 3.3V çıkış veriyorsa (örneğin ESP8266/ESP32), transistör veya 5V röle sürücü devresi gerekebilir.
