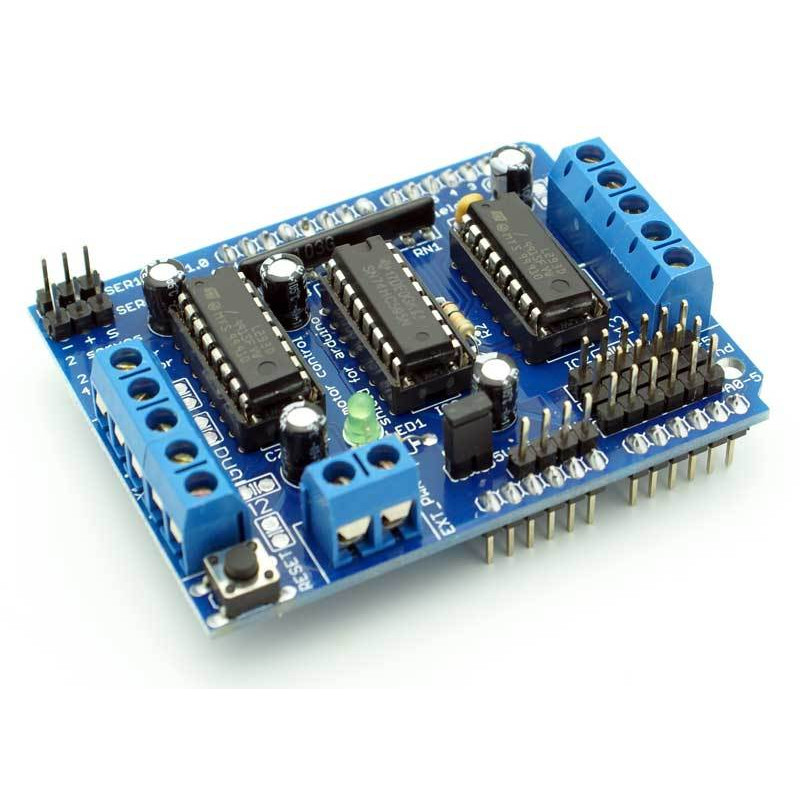

L293D MOTOR SÜRÜCÜ KARTI
  • L293D MOTOR SÜRÜCÜ KARTI

L293D MOTOR SÜRÜCÜ KARTI

EKO-1956

L293D, içinde H-köprüsü (H-Bridge) devresi bulunan bir motor sürücü entegresidir.
Bu entegre sayesinde DC motorların yönünü (ileri/geri) ve hızını (PWM ile) kontrol edebilirsin.

Arduino, motorlara doğrudan yeterli akım sağlayamaz; L293D bu işi yaparak Arduino’yu korur.

Adet

WhatsApp üzerinden ürün hakkında soru sorun
  Güvenli Ödeme

Banka Havalesi ile Güvenli Ödeme

  Hızlı Kargo

Hafta içi Aynı Gün Hızlı Kargo

  İade

14 Gün İade İmkanı

Açıklama

🧩 Temel Özellikler

Özellik Değer
Model L293D Motor Sürücü Kartı
Çalışma Gerilimi 4.5 V – 36 V
Maksimum Akım (kanal başına) 600 mA
Anlık Akım (pik) 1.2 A
Motor Sayısı 2 DC motor (veya 1 step motor)
Kontrol Sinyali Dijital (PWM destekli)
Koruma Geri EMF diyot koruması (motor ters akımına karşı)
Entegre L293D (çift H-köprüsü)

⚙️ Kart Üzerindeki Pinler

(Arduino’ya bağlanacak pinler, genellikle kart modeline göre küçük farklar gösterebilir ama mantık aynıdır.)

Pin Adı Görevi Açıklama
ENA (Enable A) Motor A hız kontrolü PWM pini ile motor A’nın hızını ayarlamak için
IN1, IN2 Motor A yön kontrolü Bu pinlerle motor A’nın dönüş yönü belirlenir
IN3, IN4 Motor B yön kontrolü Motor B’nin dönüş yönünü belirler
ENB (Enable B) Motor B hız kontrolü PWM pini ile motor B’nin hızını ayarlamak için
OUT1, OUT2 Motor A çıkışları Motor A bu iki pine bağlanır
OUT3, OUT4 Motor B çıkışları Motor B bu iki pine bağlanır
+12V / Vcc2 Motor besleme gerilimi DC motorların çalıştığı voltaj (örn. 6–12V)
+5V / Vcc1 Mantık (Arduino) beslemesi L293D entegresinin çalışma gerilimi
GND Toprak hattı Arduino ve güç kaynağı GND’si ortak olmalı

🔌 Bağlantı Şeması (Örnek: 2 DC Motor ve Arduino)

L293D Kartı Arduino Bağlantısı
ENA PWM pini (örnek: D10)
IN1 D9
IN2 D8
IN3 D7
IN4 D6
ENB PWM pini (örnek: D5)
5V (Vcc1) 5V
12V (Vcc2) Harici güç (örnek: 9V pil veya adaptör)
GND Arduino GND

⚠️ Dikkat Etmen Gerekenler

  • Motor besleme (Vcc2) için harici güç kaynağı kullan. (Örneğin 9V–12V)

  • Arduino 5V pinini sadece L293D mantık beslemesi (Vcc1) için kullan.

  • GND hatlarını mutlaka ortak bağla.

  • Her motor kanalı 600 mA’i geçmemeli. Daha güçlü motorlar için L298N veya MOSFET tabanlı sürücüler tercih edilir.
