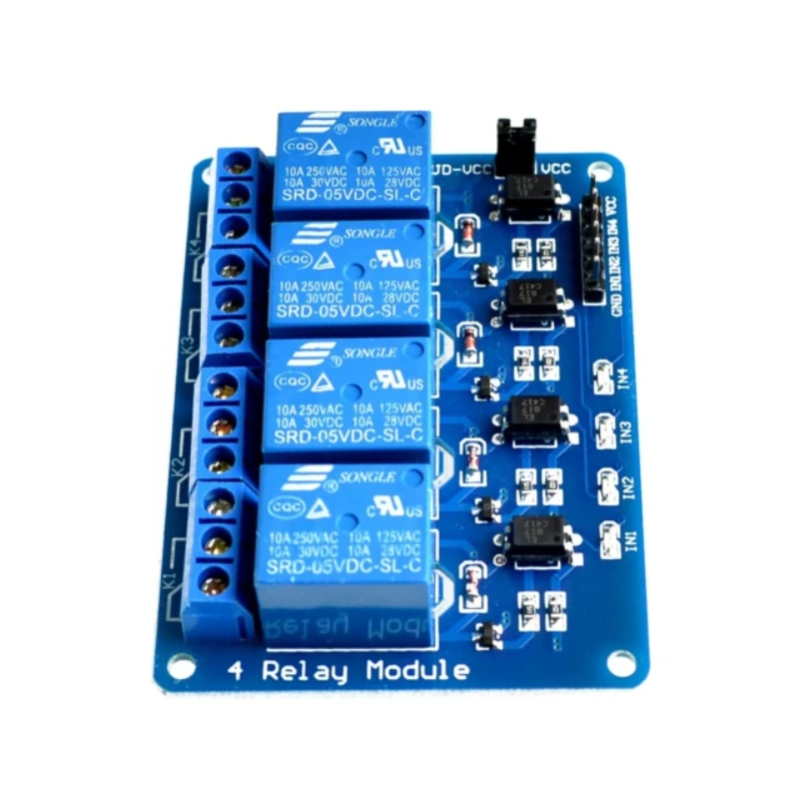

5V 4 KANAL RÖLE KARTI

⚙ Teknik Özellikleri :

• Çalışma gerilimi: 5V DC

• Kanal sayısı: 4 bağımsız röle (IN1–IN4)

• Röle çıkışı: AC 250V / 10A, DC 30V / 10A

• Giriş kontrol sinyali: LOW veya HIGH aktif (modele göre değişebilir)

• Her kanal için: NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak) çıkış terminalleri

• Durum göstergesi: LED

• Bazı modellerde: Opto-izolasyon devresi

🔌 Bağlantı Pinleri :

• VCC → 5V besleme (mikrodenetleyici veya harici kaynak)

• GND → Toprak hattı (mikrodenetleyiciyle ortak olmalı)

• IN1, IN2, IN3, IN4 → Röle kontrol girişleri (her biri bir röleyi kontrol eder)

• COM, NO, NC → Her kanalın çıkış bağlantıları

• COM: Ortak uç

• NO (Normalde Açık): Röle aktifken devreyi tamamlar

• NC (Normalde Kapalı): Röle pasifken devreyi tamamlar

⚡ Kullanım Alanları :

• Arduino projeleri ve otomasyon sistemleri

• Ev otomasyonu (ışık, fan, priz kontrolü)

• Motor, pompa, valf ve röleli cihaz kontrolü

• Endüstriyel kontrol uygulamaları

🌟 Avantajları :

• Dört bağımsız kanal ile çoklu kontrol imkânı

• Mikrodenetleyicilerle tam uyum

• LED’li durum göstergesiyle kolay kullanım

• Opto-izolasyonlu modellerde yüksek güvenlik

• Kompakt yapı sayesinde kolay montaj ve bağlantı
