Referans: EKO-1908

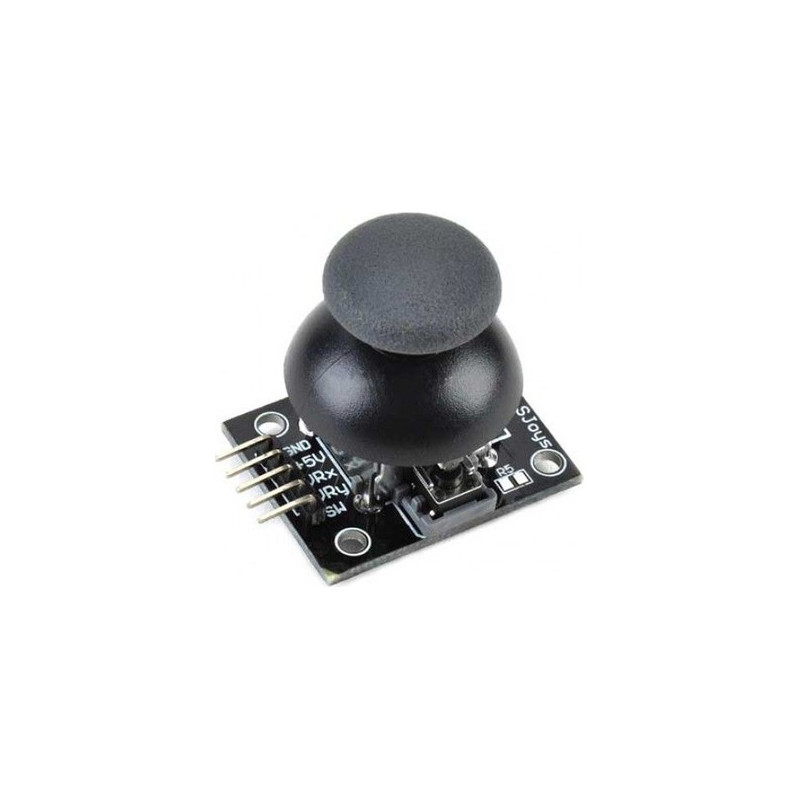

XY Joystick Arduino Modülü, iki eksenli (X ve Y) analog kontrol sağlayan bir modüldür ve robotik projelerde, oyun kumandalarında, RC araç kontrolünde, hatta menü seçimlerinde yaygın kullanılır.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Model | XY Joystick Arduino Modülü |
| Eksen Sayısı | 2 (X ve Y) + 1 Buton (Z) |
| Çıkış Tipi | Analog (X ve Y) ve Dijital (Buton) |
| Çalışma Gerilimi | 3.3V – 5V DC |
| Analog Çıkış Aralığı | 0 – 5 V (Arduino ADC ile 0–1023 değer aralığı) |
| Boyut | Yaklaşık 32 × 32 mm |
| Kullanım Alanı | Arduino, ESP32, Raspberry Pi, robot kontrol, oyun kumandaları |
Joystick modüllerinin genellikle 5 pini vardır:
| Pin | Görevi | Arduino Bağlantısı |
|---|---|---|
| GND | Toprak | GND |
| VCC | Besleme | 5V |
| VRx | X ekseni analog çıkışı | A0 (örnek) |
| VRy | Y ekseni analog çıkışı | A1 (örnek) |
| SW | Buton dijital çıkışı | D2 (örnek) |
X ve Y Ekseni:
İçerisindeki potansiyometreler, joystick hareket ettiğinde analog gerilim değişimi üretir.
Arduino’da analogRead() ile okunur ve 0–1023 arasında değer döner.
Buton (Z):
Joystick’e bastığında (dikey olarak) dijital LOW sinyali üretir.
Basılmadığında HIGH olur (genellikle pull-up direnci ile).
Joystick’in ortası, analog değerler yaklaşık 512 civarında olur (Arduino 10-bit ADC).
X veya Y ekseni tam uca çekildiğinde değer 0 veya 1023 olur.
Buton pini genellikle pull-up dirençle HIGH durumda başlar; basıldığında LOW olur.
Analog değerleri haritalamak için Arduino’nun map() fonksiyonu kullanılabilir.
