Referans: EKO-1908

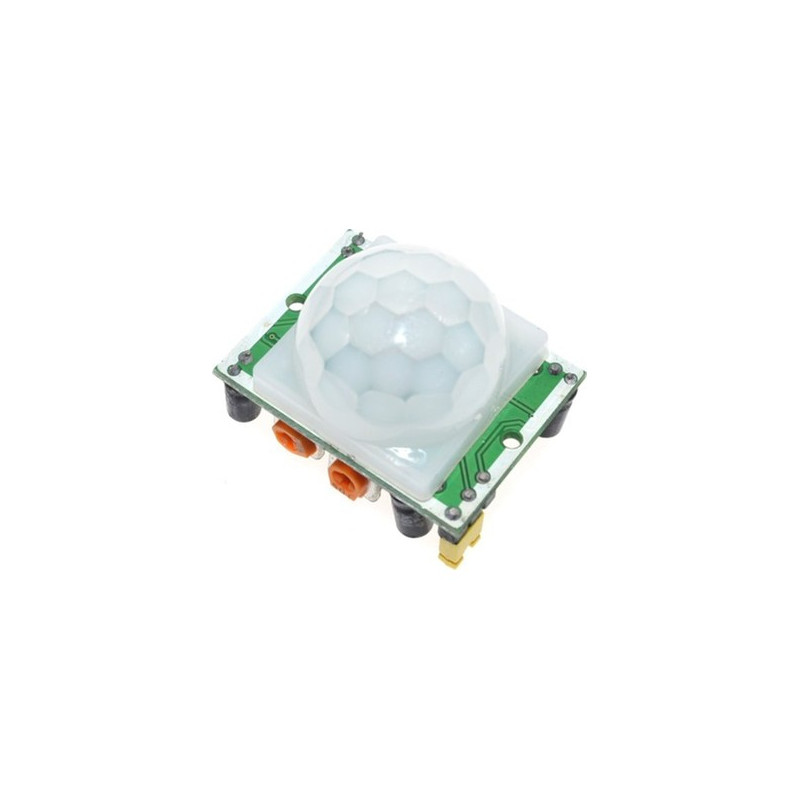

Bu sensör, insan veya hayvan hareketini algılamak için kızılötesi (IR) dalgaları kullanır ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle mükemmel uyum sağlar.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Model | HC-SR501 |
| Algılama Teknolojisi | Pasif Kızılötesi (PIR) |
| Çalışma Gerilimi | 4.5 V – 20 V DC |
| Çıkış Gerilimi | HIGH = 3.3 V, LOW = 0 V |
| Çalışma Akımı | 50 µA (boşta) |
| Algılama Mesafesi | 3 – 7 metre (ayar yapılabilir) |
| Algılama Açısı | Yaklaşık 120° |
| Tepki Süresi (Delay) | 0.3 – 300 saniye (ayar yapılabilir) |
| Tetikleme Modları | “Tek tetikleme” veya “Tekrarlamalı tetikleme” (seçilebilir) |
| Boyutlar | 32 mm × 24 mm |
| Çalışma Sıcaklığı | –15°C ~ +70°C |
PIR sensör, ortamda yayılan kızılötesi ısı değişimlerini algılar.
İnsan vücudu (yaklaşık 37°C) IR yaydığı için hareket ettiğinde sensör bu değişimi fark eder.
Hareket algılanmazsa: OUT pini LOW (0 V) olur.
Hareket algılanırsa: OUT pini HIGH (3.3 V) olur (ve ayarlanan süre boyunca HIGH kalır).
HC-SR501’in 3 pini vardır:
| Pin | Görevi | Arduino Bağlantısı |
|---|---|---|
| VCC | Güç girişi (4.5V – 20V) | 5V pinine |
| OUT | Dijital çıkış | Dijital pin (örnek: D2) |
| GND | Toprak | GND |
Sensör hareket algıladıktan sonra çıkışın ne kadar süre HIGH kalacağını belirler.
Min: ~0.3 saniye
Max: ~300 saniye (yaklaşık 5 dakika)
Algılama mesafesini ayarlamak için kullanılır.
Min: ~3 metre
Max: ~7 metre
Sensörün hareket algılama davranışını belirler.
L (Single Trigger): Hareket bittiğinde tekrar tetiklenmez.
H (Repeat Trigger): Hareket devam ettiği sürece çıkış HIGH kalır.
| HC-SR501 | Arduino |
|---|---|
| VCC | 5V |
| OUT | D2 |
| GND | GND |
Enerji verildikten sonra 30–60 saniyelik kalibrasyon süresi vardır. Bu sürede yanlış tetiklemeler olabilir.
Güneş ışığı, ısı kaynakları, rüzgâr veya hareketli sıcak nesneler yanlış algılamalara neden olabilir.
HC-SR501, 3.3V veya 5V mikrodenetleyicilerle sorunsuz çalışır.
Algılama mesafesi ve zaman ayarlarını potansiyometrelerle isteğe göre ayarlayabilirsin.
