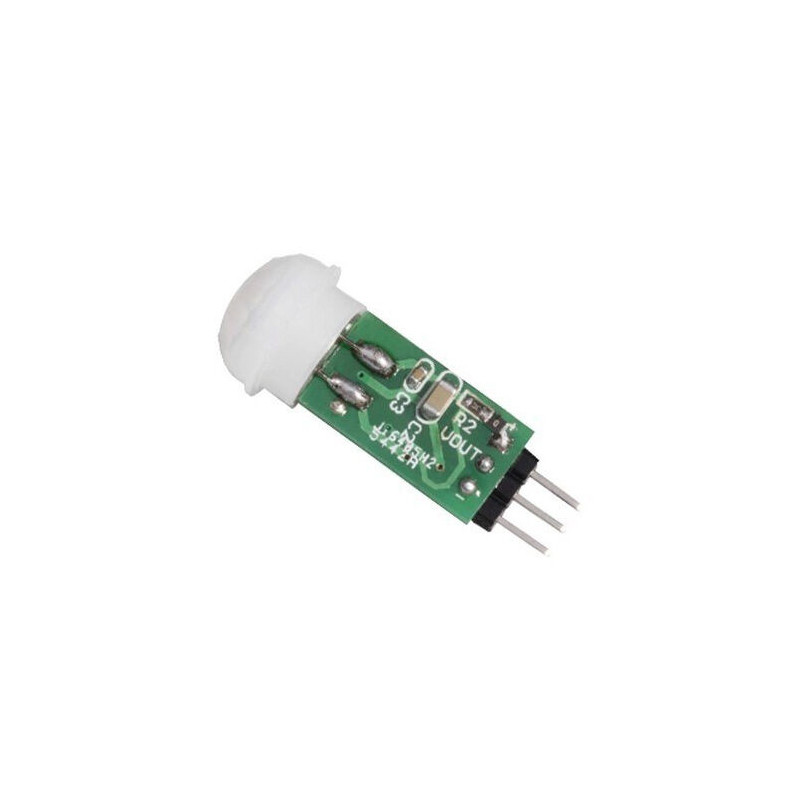

HC-SR505 Mini PIR Hareket Algılama Modülü (SC0072), klasik HC-SR501’in daha küçük, basit ve düşük güç tüketimli versiyonudur.
Bu model özellikle kompakt cihazlarda, pillerle çalışan sistemlerde ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle yapılan hareket algılama projelerinde kullanılır.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Model | HC-SR505 (Mini PIR) |
| Ürün Kodu | SC0072 |
| Algılama Teknolojisi | Pasif Kızılötesi (PIR) |
| Çalışma Gerilimi | 4.5 V – 20 V DC |
| Çalışma Akımı | < 60 µA (çok düşük güç tüketimi) |
| Çıkış Gerilimi | HIGH = 3.3 V, LOW = 0 V |
| Algılama Açısı | Yaklaşık 100 ° |
| Algılama Mesafesi | 3 – 5 metre |
| Tepki Süresi (Delay) | Yaklaşık 8 saniye (sabit) |
| Boyutlar | 10 mm × 23 mm |
| Çalışma Sıcaklığı | –20 °C ~ +80 °C |
| Çıkış Tipi | Dijital (HIGH / LOW) |
Sensör, ortamda yayılan kızılötesi (ısı) ışınım değişimlerini algılar.
Yani ortamdaki insan veya hayvan hareket ettiğinde, sensör bu değişimi fark eder.
Hareket algılandığında: Çıkış pini HIGH (3.3 V) olur.
Hareket algılanmadığında: Çıkış pini LOW (0 V) olur.
Algılama sonrası HIGH sinyali yaklaşık 8 saniye sürer (bu süre sabittir, ayarlanamaz).
Sensörün 3 pini bulunur:
| Pin | Görevi | Arduino Bağlantısı |
|---|---|---|
| VCC | Güç girişi (4.5 – 20 V) | 5 V pinine |
| OUT | Dijital çıkış | Dijital pin (örnek: D2) |
| GND | Toprak | GND |
⚠️ Not: Çıkış 3.3 V seviyesindedir ama Arduino dijital girişleri için güvenlidir.
🔋 Bağlantı Şeması (Metinle Anlatım)
HC-SR505 Arduino VCC 5V OUT D2 GND GND Sensör, Arduino’ya doğrudan bağlanabilir — harici direnç veya eleman gerektirmez.
⚠️ Dikkat Etmen Gerekenler
Sensör ilk enerji verildiğinde 5–10 saniye kalibrasyon süresi ister. Bu sırada yanlış tetikleme olabilir.
Güneş ışığı, ısı kaynakları (soba, fan, vs.) veya rüzgâr akımı yanlış sinyallere yol açabilir.
Algılama süresi sabittir (~8 saniye) ve değiştirilmez.
Sensör çok düşük enerji tükettiği için pil ile çalışan sistemler için idealdir.
