Referans: EKO-1908
Sıcaklığı analog voltaj olarak ölçen bir sensördür.
Yani ortam sıcaklığı arttıkça sensörün çıkış voltajı da doğrusal olarak artar.
Her 1°C sıcaklık değişimi, çıkışta 10 mV (0.01 V) değişime karşılık gelir.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Ölçüm Aralığı | 0°C – 100°C (bazı modellerde -55°C – +150°C) |
| Gerilim Beslemesi | 4V – 20V DC |
| Çıkış Tipi | Analog (0 – 1V tipik) |
| Hassasiyet | 10 mV / °C |
| Doğruluk | ±0.5°C (25°C civarında) |
| Güç Tüketimi | Düşük (60 µA civarında) |

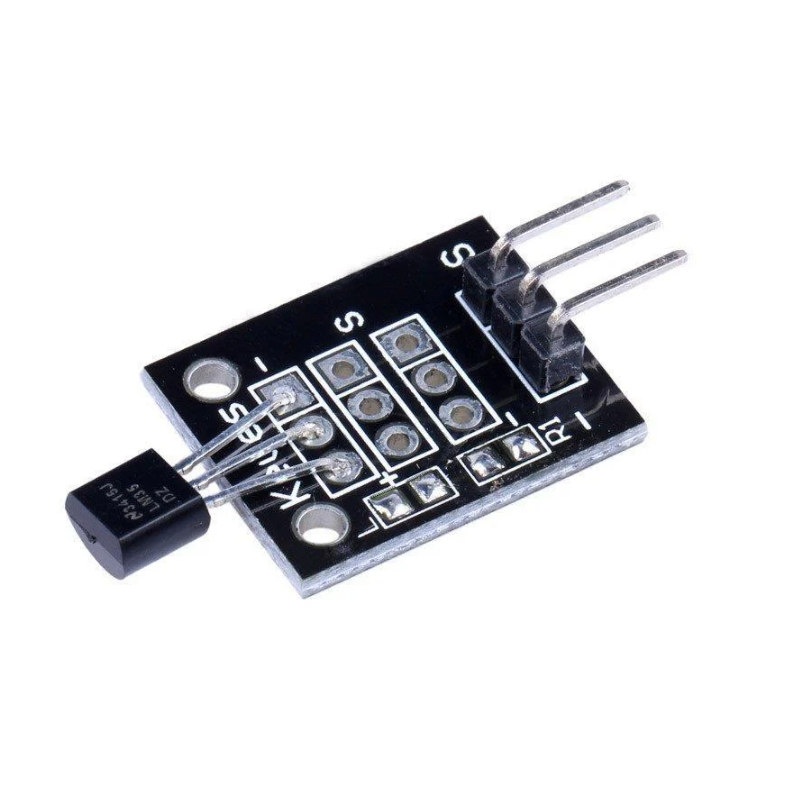

LM35’in modül hali genellikle 3 pine sahiptir:
| Pin | Açıklama |
|---|---|
| VCC | Besleme (+5V) |
| OUT | Analog çıkış (sıcaklığa bağlı voltaj) |
| GND | Toprak (0V) |
Sensörün verdiği çıkış voltajı şu formülle ölçülür:
T(°C)=Vout(mV)/10T(°C) = V_{out} (mV) / 10T(°C)=Vout(mV)/10
Yani:
250 mV → 25°C
500 mV → 50°C
1.0 V → 100°C
| LM35 Pin | Arduino Pin |
|---|---|
| VCC | 5V |
| GND | GND |
| OUT | A0 (Analog giriş) |
Ortam sıcaklığı ölçümü
Termostat ve fan kontrolü
Akü sıcaklık izleme
Mikrodenetleyici projeleri
Sıcaklık veri kaydı (data logging)
LM35 doğrudan 5V ile çalışır; 3.3V sistemlerde doğruluk biraz düşebilir.
Kablolar uzun olursa gürültü filtreleme (örneğin 0.1 µF kondansatör) gerekebilir.
Çıkış yalnızca pozitif sıcaklık verir (0°C altında 0V’tan aşağıya düşmez).
