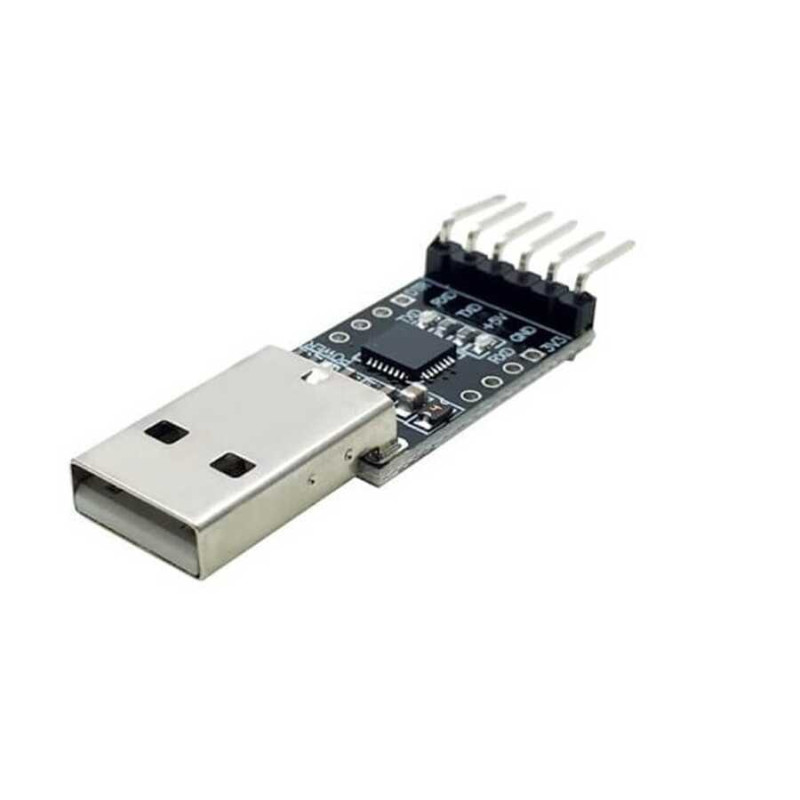

USB 2.0 TTL UART DÖNÜŞTÜRÜCÜ MODÜL

⚙️ Ne İşe Yarar?

Bu modül sayesinde bilgisayarın seri portu olmayan durumlarda bile,
mikrodenetleyicilerin RX–TX pinleri üzerinden veri alışverişi yapılabilir.

🔸 Arduino’yu programlamak
🔸 ESP8266 / ESP32 gibi Wi-Fi modüllerine komut göndermek
🔸 Seri haberleşme testleri yapmak
🔸 Firmware yüklemek
gibi işlemler için kullanılır.

🧩 Üzerindeki Temel Bileşenler

1. USB Girişi – Bilgisayara bağlanır.

2. Dönüştürücü Entegre (CH340, CP2102, FT232, PL2303 vb.) – USB sinyallerini UART’a çevirir.

3. TXD (Transmit Data) – Veri gönderme pini.

4. RXD (Receive Data) – Veri alma pini.

5. VCC – Güç çıkışı (3.3V veya 5V, modele göre seçilebilir).

6. GND – Toprak.

7. (Bazı modellerde) RTS, CTS, DTR, DSR – Donanımsal kontrol pinleri.

🔌 Bağlantı Şeması (Örnek: Arduino veya ESP8266)

🔄 TX ↔ RX ters bağlanır çünkü biri gönderirken diğeri alır.

💻 Kullanım Alanları

• 💡 Arduino / ESP / STM32 programlama veya haberleşme

• 🔧 Modbus / UART sensör testleri

• 🧠 Firmware (AT komutları) yükleme

• 🔍 Seri port monitörü olarak veri izleme

• ⚙️ Raspberry Pi, GPS, GSM modülleriyle bağlantı

🪛 Kullanım Örneği (Arduino Serial Monitör)

Modülü bilgisayara bağladıktan sonra:

• Aygıt Yöneticisi → “Bağlantı Noktaları (COM ve LPT)” altında yeni bir COM port görünür.

• Arduino IDE veya başka bir terminal programında bu port seçilerek iletişim sağlanır.

⚙️ Teknik Özellikler (Genel)

🔎 Kısaca Özet
