Referans: EKO-1908

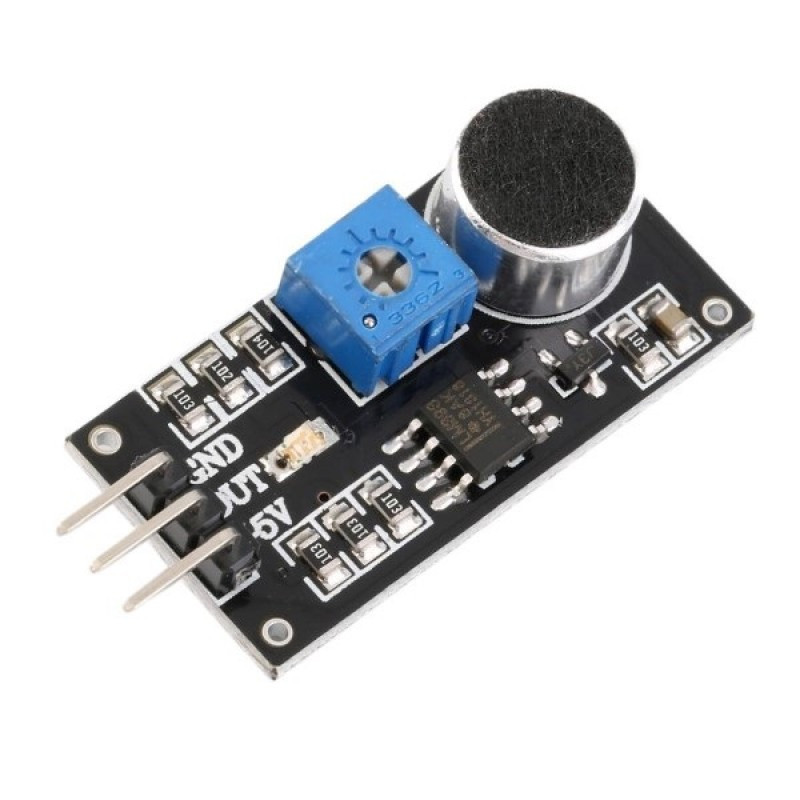

Ses Sensörü Modülü, ortamda oluşan ses dalgalarını veya gürültüleri algılayarak bunları elektrik sinyaline dönüştüren bir sensördür.
Genellikle bir mikrofon, bir yükselteç (amplifikatör) ve bir karşılaştırıcı (LM393) devresi içerir.
Bu modül, alkış algılama, ses kontrollü lamba veya robotik sistemlerde tepki gibi projelerde kullanılır.
Banka Havalesi ile Güvenli Ödeme
Hafta içi Aynı Gün Hızlı Kargo
14 Gün İade İmkanı
Modül üzerindeki mikrofon, ortam seslerini elektrik sinyaline dönüştürür.
Bu sinyal amplifikatör devresi tarafından güçlendirilir.
Karşılaştırıcı (LM393), ses seviyesini ayarlanan eşik değeriyle karşılaştırır.
Ses belirli bir seviyeyi aşarsa modül dijital çıkış (0/1) verir.
Ayrıca, sesin şiddetine göre analog çıkış (AO) üzerinden sürekli değişen değer de okunabilir.
🎙️ Mikrofon (Kapasitif mikrofon) – Ses dalgalarını algılar.
⚙️ LM393 Karşılaştırıcı Entegresi – Dijital sinyal üretir.
🔧 Trimpot (ayarlı direnç) – Ses eşiğini ayarlamak için kullanılır.
💡 Durum LED’i – Ses algılandığında yanar veya söner.
🔌 Bağlantı pinleri:
VCC: 3.3V – 5V
GND: Toprak
DO: Dijital çıkış (ses var/yok – 0/1)
AO: Analog çıkış (ses şiddeti)
👏 Alkışla çalışan lamba (clap switch)
🤖 Ses kontrollü robotlar
🎛️ Ses seviyesi ölçüm sistemleri
🚨 Gürültü uyarı sistemleri
🎧 Sesle tetiklenen efekt sistemleri
| Ses Sensör Modülü | Arduino |
|---|---|
| VCC | 5V |
| GND | GND |
| DO | D7 |
| AO | A0 |
| Özellik | Değer |
|---|---|
| Çalışma Gerilimi | 3.3V – 5V |
| Çıkış Tipi | Dijital (DO), Analog (AO) |
| Algılama Mesafesi | 0.5 – 1 metre (ses şiddetine göre) |
| Duyarlılık Ayarı | Trimpot ile |
| Frekans Aralığı | 20 Hz – 20 kHz (insan kulağı aralığı) |
| Tepki Süresi | < 1 ms |
| Özellik | Açıklama |
|---|---|
| Sensör Tipi | Ses / gürültü sensörü |
| Çıkışlar | Analog ve Dijital |
| Kullanım Alanı | Sesle kontrol, gürültü tespiti |
| Avantajı | Hassas, kolay kullanım, düşük maliyet |
| Sınırlaması | Frekans seçiciliği yok (her türlü sesi algılar) |
