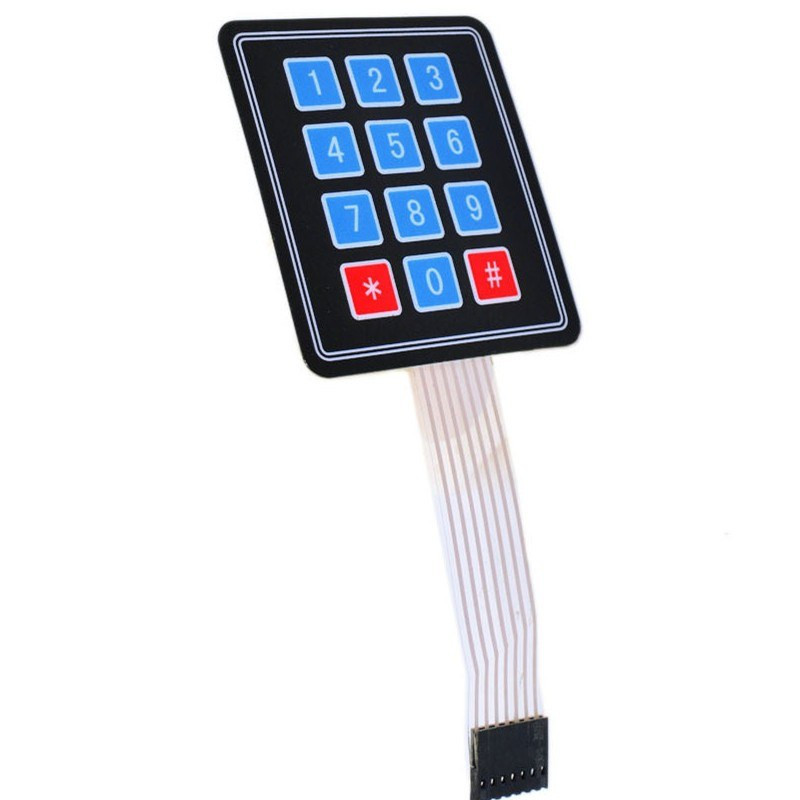

4X3 MEMBRAN TUŞ TAKIMI ( KEYPAD )

⚙️ Pin Yapısı

Bu keypad genellikle 7 pin içerir:

• 4 adet satır pini (R1, R2, R3, R4)

• 3 adet sütun pini (C1, C2, C3)

Bir tuşa bastığınızda, o tuşun satırı ve sütunu birbirine bağlanır.
Yani, mikrodenetleyici satır ve sütun pinlerini kontrol ederek hangi tuşa basıldığını tespit eder.

💡 Çalışma Mantığı

1. Mikrodenetleyici satır pinlerini sırayla LOW (0) yapar.

2. Her satır aktif olduğunda, sütun pinleri okunur.

3. Eğer bir sütun pininde LOW okunursa, o satır-sütun kesişimindeki tuşun basılı olduğu anlaşılır.

Örneğin:

• R2 LOW ve C3 LOW ise → (R2, C3) konumundaki tuş “6”’dır.

🔌 Arduino Bağlantı Örneği

🔍 Kullanım Alanları

• Şifreli kapı sistemleri

• Hesap makinesi veya telefon benzeri arayüzler

• Menü kontrolü

• Güvenlik uygulamaları
