Referans: EKO-1908

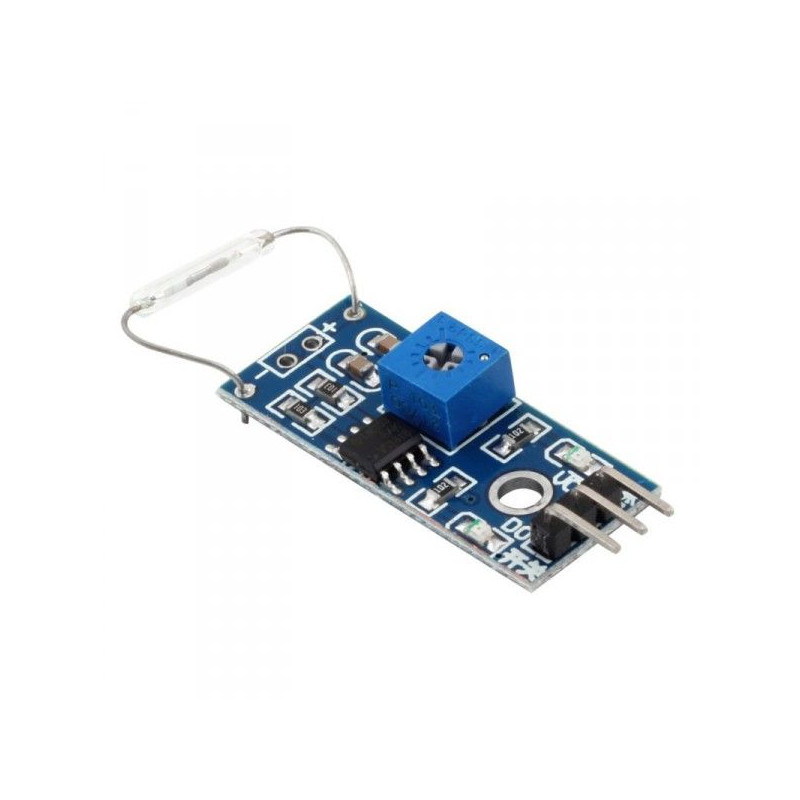

Reed Röle Modülü, manyetik alanı algılayan bir manyetik sensör modülüdür.
İçinde cam tüp içinde kapatılmış iki metal kontak bulunur.
Bu kontaklar, yakına mıknatıs getirildiğinde birbirine değerek devreyi kapatır veya ayrılarak devreyi açar.
Banka Havalesi ile Güvenli Ödeme
Hafta içi Aynı Gün Hızlı Kargo
14 Gün İade İmkanı
Normalde Açık (NO) tip reed rölelerde kontaklar ayrık durumdadır.
Yakına bir mıknatıs yaklaştırıldığında metal kontaklar birbirine yapışır → devre kapanır (1 olur).
Mıknatıs uzaklaştırıldığında kontaklar tekrar ayrılır → devre açılır (0 olur).
Bu sayede manyetik alan var/yok algılaması yapılır.
🧲 Reed Switch (Cam tüplü sensör)
– Manyetik alan algılayıcı kısım.
⚙️ Direnç (Genellikle 10K)
– Akım sınırlama veya sinyal kararlılığı sağlar.
🔋 Bağlantı Pinleri
VCC: 3.3V – 5V
GND: Toprak
DO: Dijital çıkış (0 veya 1)
Bazı modüllerde ayrıca durum LED’i bulunur: mıknatıs algılandığında yanar veya söner.
🚪 Kapı/pencere alarm sistemleri
🧲 Manyetik anahtar sistemleri
🤖 Robotik pozisyon algılama
🚴♂️ Bisiklet hız ölçer sensörleri
🧰 Güvenlik sistemleri (ör. dolap kapağı algılama)
Bağlantılar:
VCC → 5V
GND → GND
DO → Dijital pin (örnek: 7)
| Özellik | Açıklama |
|---|---|
| Algıladığı şey | Manyetik alan |
| Çıkış tipi | Dijital (0 veya 1) |
| Çalışma voltajı | 3.3V – 5V |
| Avantajı | Temassız, güvenilir, düşük enerji tüketimi |
| Dezavantajı | Yalnızca manyetik nesnelerle çalışır |
