Referans: EKO-1908

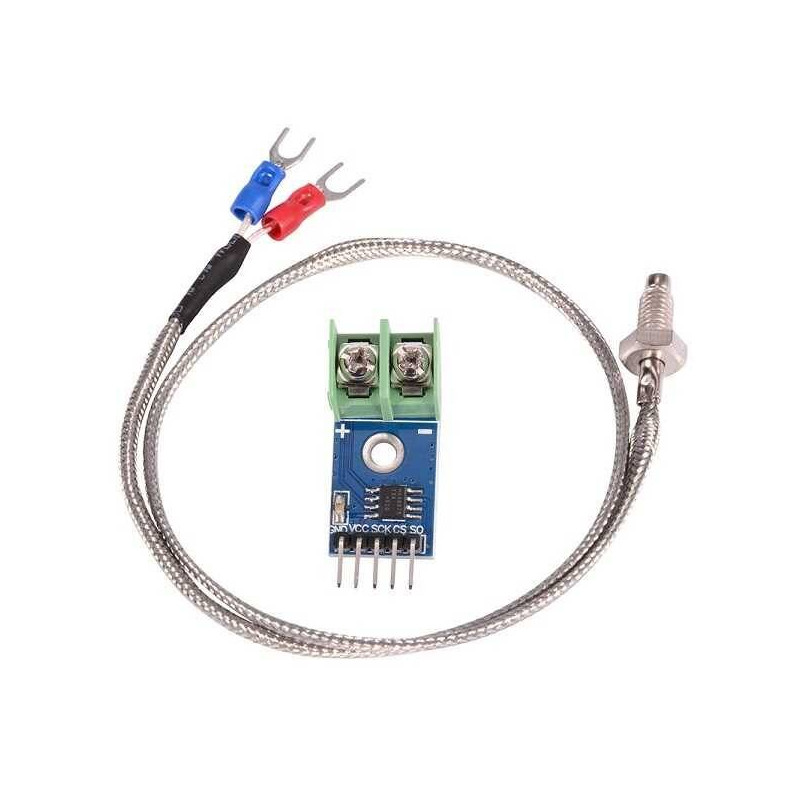

MAX6675 + K-Tipi Termokupl Sensör Modülü, yüksek sıcaklık ölçümleri için kullanılan bir dijital sıcaklık sensör modülüdür. K-Tipi termokupl sayesinde genellikle -200°C – 1024°C arası sıcaklık ölçümleri yapılabilir ve MAX6675 entegresi ile doğrudan dijital SPI verisi Arduino veya başka mikrodenetleyicilere aktarılır.
Güvenli Ödeme
Banka Havalesi ile Güvenli Ödeme
Hızlı Kargo
Hafta içi Aynı Gün Hızlı Kargo
İade
14 Gün İade İmkanı
| Özellik | Değer |
|---|---|
| Model | MAX6675 + K-Tip Termokupl Modülü |
| Sıcaklık Ölçüm Aralığı | 0°C – 1024°C (K-Tip) |
| Çözünürlük | 0.25°C |
| Doğruluk | ±2°C |
| İletişim | SPI (Serial Peripheral Interface) |
| Besleme Gerilimi | 3.0 – 5.5 V DC |
| Güç Tüketimi | ~10 mA |
| Termokupl Tipi | K-Tipi |
| Boyut | Yaklaşık 35 × 25 mm |
| Pin | Görevi | Arduino Bağlantısı Örneği |
|---|---|---|
| VCC | Besleme | 5V |
| GND | Toprak | GND |
| SCK | SPI Clock | D13 |
| CS | Chip Select | D10 |
| SO | Serial Out (MISO) | D12 |
Not: Bu modül yalnızca veri çıkışı sağlar; MOSI veya reset pinine gerek yoktur.
K-Tip Termokupl:
İki farklı metal telin birleşiminden oluşur.
Sıcaklık değiştiğinde termoelektrik gerilim üretir (mV seviyesinde).
MAX6675 Entegresi:
Termokupldan gelen düşük gerilimi dijitale çevirir.
Arduino’ya SPI üzerinden 12-bit sıcaklık verisi gönderir.
Bu sayede Arduino’nun analog girişine gerek kalmaz.
Besleme Gerilimi:
Modül 3.3–5.5V ile çalışır; Arduino UNO ile 5V uygundur.
K-Tip Termokupl Ucu:
Yüksek sıcaklıklarda kullanılabilir (metal ucu erimez, genellikle 1000°C’ye kadar dayanır).
Termokupl ucu doğru yerleştirilmeli; kısa devre veya açık devre hatası olabilir.
SPI Bağlantısı:
CS, SCK ve SO pinleri doğru bağlanmalı.
MOSI gerekli değildir, çünkü MAX6675 yalnızca veri çıkışı verir.
