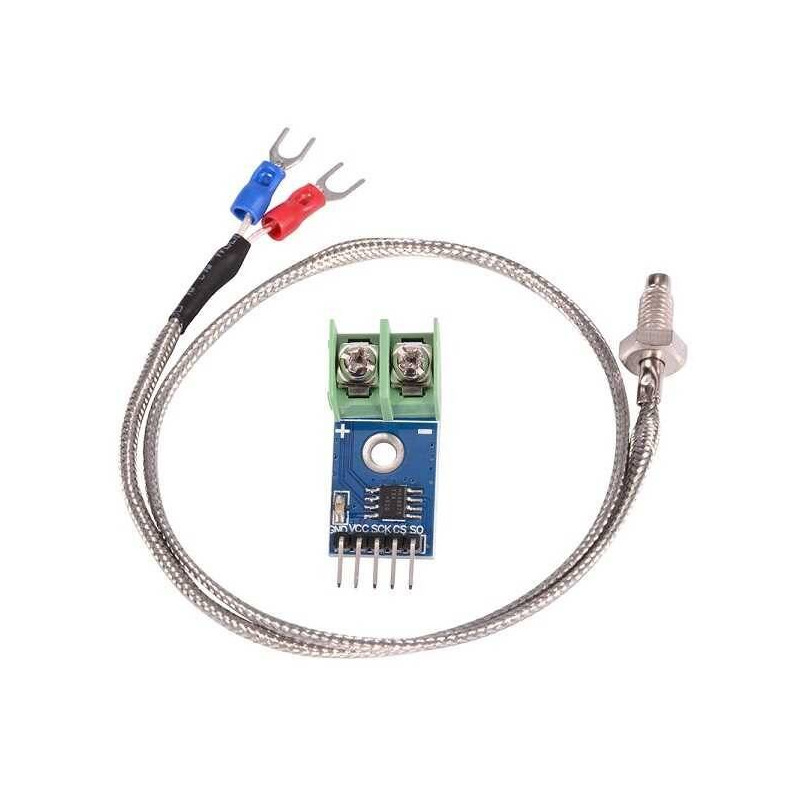

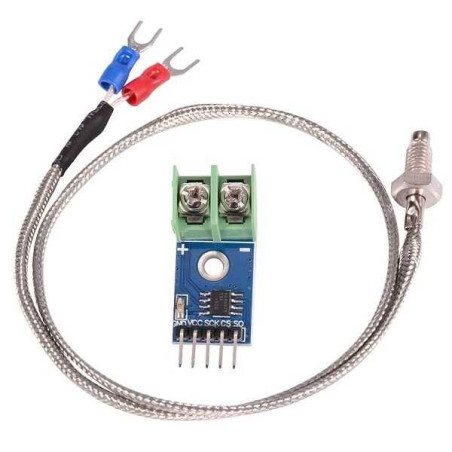

TERMOKUPL MAX6675 K-TİPİ SENSÖR MODÜLÜ

$6,00
Vergi dahil

MAX6675 + K-Tipi Termokupl Sensör Modülü, yüksek sıcaklık ölçümleri için kullanılan bir dijital sıcaklık sensör modülüdür. K-Tipi termokupl sayesinde genellikle -200°C – 1024°C arası sıcaklık ölçümleri yapılabilir ve MAX6675 entegresi ile doğrudan dijital SPI verisi Arduino veya başka mikrodenetleyicilere aktarılır.

Adet
Stok Tükendi

⚙️ Genel Özellikler

Özellik Değer
Model MAX6675 + K-Tip Termokupl Modülü
Sıcaklık Ölçüm Aralığı 0°C – 1024°C (K-Tip)
Çözünürlük 0.25°C
Doğruluk ±2°C
İletişim SPI (Serial Peripheral Interface)
Besleme Gerilimi 3.0 – 5.5 V DC
Güç Tüketimi ~10 mA
Termokupl Tipi K-Tipi
Boyut Yaklaşık 35 × 25 mm

🔌 Pin Bağlantıları

Pin Görevi Arduino Bağlantısı Örneği
VCC Besleme 5V
GND Toprak GND
SCK SPI Clock D13
CS Chip Select D10
SO Serial Out (MISO) D12

Not: Bu modül yalnızca veri çıkışı sağlar; MOSI veya reset pinine gerek yoktur.

🧠 Çalışma Prensibi

  1. K-Tip Termokupl:

    • İki farklı metal telin birleşiminden oluşur.

    • Sıcaklık değiştiğinde termoelektrik gerilim üretir (mV seviyesinde).

  2. MAX6675 Entegresi:

    • Termokupldan gelen düşük gerilimi dijitale çevirir.

    • Arduino’ya SPI üzerinden 12-bit sıcaklık verisi gönderir.

    • Bu sayede Arduino’nun analog girişine gerek kalmaz.

🔹 Dikkat Edilmesi Gerekenler

  1. Besleme Gerilimi:

    • Modül 3.3–5.5V ile çalışır; Arduino UNO ile 5V uygundur.

  2. K-Tip Termokupl Ucu:

    • Yüksek sıcaklıklarda kullanılabilir (metal ucu erimez, genellikle 1000°C’ye kadar dayanır).

    • Termokupl ucu doğru yerleştirilmeli; kısa devre veya açık devre hatası olabilir.

  3. SPI Bağlantısı:

    • CS, SCK ve SO pinleri doğru bağlanmalı.

    • MOSI gerekli değildir, çünkü MAX6675 yalnızca veri çıkışı verir.
