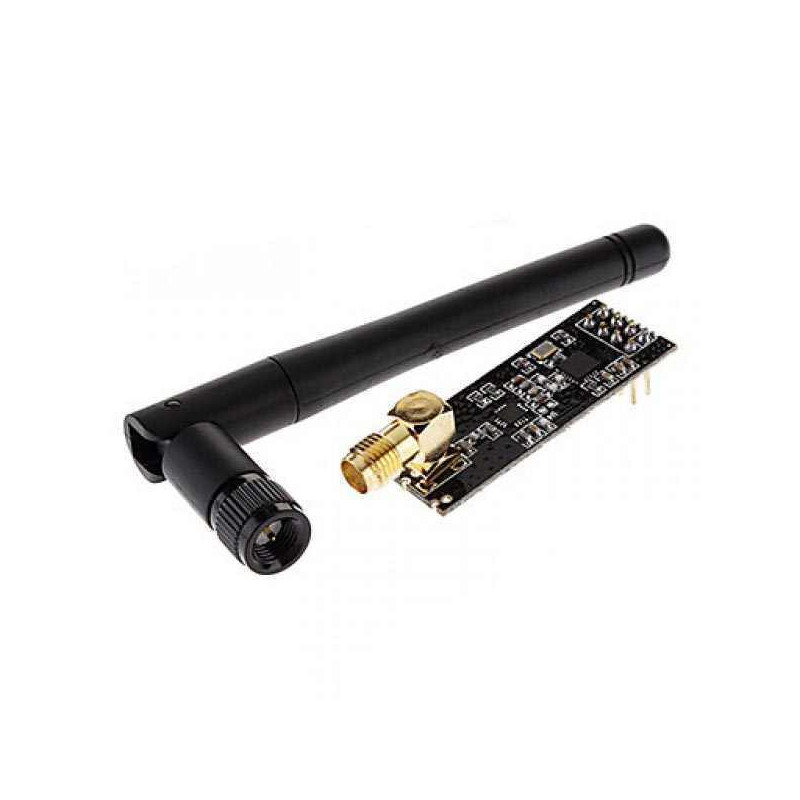

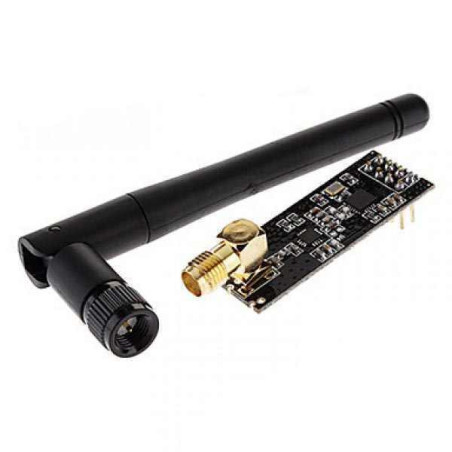

NRF24L01 + PA + LNA SMA Anten 2.4GHZ KABLOSUZ HABERLEŞME MODÜLÜ

$4,00
Vergi dahil

NRF24L01 + PA + LNA SMA Antenli 2.4GHz Kablosuz Haberleşme Modülü, uzun menzilli 2.4GHz ISM bandı RF (radyo frekansı) modülüdür ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle kablosuz veri aktarımı yapmak için kullanılır.

PA ve LNA özellikleri sayesinde güçlendirilmiş iletim ve alım sağlar; SMA anten ile harici anten kullanabilirsin.

Adet
Stok Tükendi

⚙️ Genel Özellikler

Özellik Değer
Model NRF24L01+ PA + LNA SMA Anten
Frekans 2.4 GHz ISM Band
İletim Gücü (PA) ~20 dBm (100 mW) max
Alım Kazancı (LNA) ~13 dB
Menzil Açık alanda ~1000 m, kapalı ortamda ~100–250 m (anten ve ortam koşuluna göre değişir)
Bağlantı Arayüzü SPI (Serial Peripheral Interface)
Besleme Voltajı 3.3 V DC (5V ile beslersen zarar görebilir!)
Güç Tüketimi 11–14 mA (transmit), 12–13 mA (receive), < 900 nA (power down)
Modül Boyutu Yaklaşık 35 × 16 mm (anten hariç)
Anten Tipi SMA (harici değiştirilebilir)

🔌 Pin Bağlantıları (NRF24L01 + PA + LNA)

Pin Görevi Arduino Bağlantısı
GND Toprak GND
VCC 3.3V 3.3V (DİKKAT: 5V kullanma!)
CE Chip Enable Dijital Pin (ör: D9)
CSN Chip Select Not Dijital Pin (ör: D10)
SCK SPI Clock D13 (Arduino UNO)
MOSI SPI Data In D11 (Arduino UNO)
MISO SPI Data Out D12 (Arduino UNO)
IRQ Kesme (opsiyonel) Dijital Pin (opsiyonel)

🧠 Özellik ve Avantajlar

  1. PA (Power Amplifier):

    • Gönderilen sinyal gücünü artırır → menzil artar.

  2. LNA (Low Noise Amplifier):

    • Alınan sinyalin gürültüye karşı hassasiyetini artırır.

  3. Harici SMA anten:

    • Modül üzerindeki anteni değiştirerek daha iyi menzil ve yönlendirme sağlar.

💻 Arduino Örnek Kullanımı

NRF24L01 modülleri Arduino ile RF24 kütüphanesi kullanılarak çalıştırılır.

⚠️ Dikkat Edilmesi Gerekenler

  1. Besleme:

    • Bu modül 3.3V ile çalışır, 5V verilirse modül yanar.

    • PA ve LNA modüllerinde ani akım yükselmeleri (~115 mA) olabileceği için 3.3V regülatör yeterli akım verebilmeli.

  2. SPI Bağlantısı:

    • CE ve CSN pinleri isteğe bağlı olarak değiştirilebilir.

    • SCK, MOSI ve MISO standart SPI pinlerine bağlanmalı.

  3. Menzil:

    • Açık alanda en iyi performans alınır.

    • Kapalı alan veya beton duvar varsa menzil düşer.
