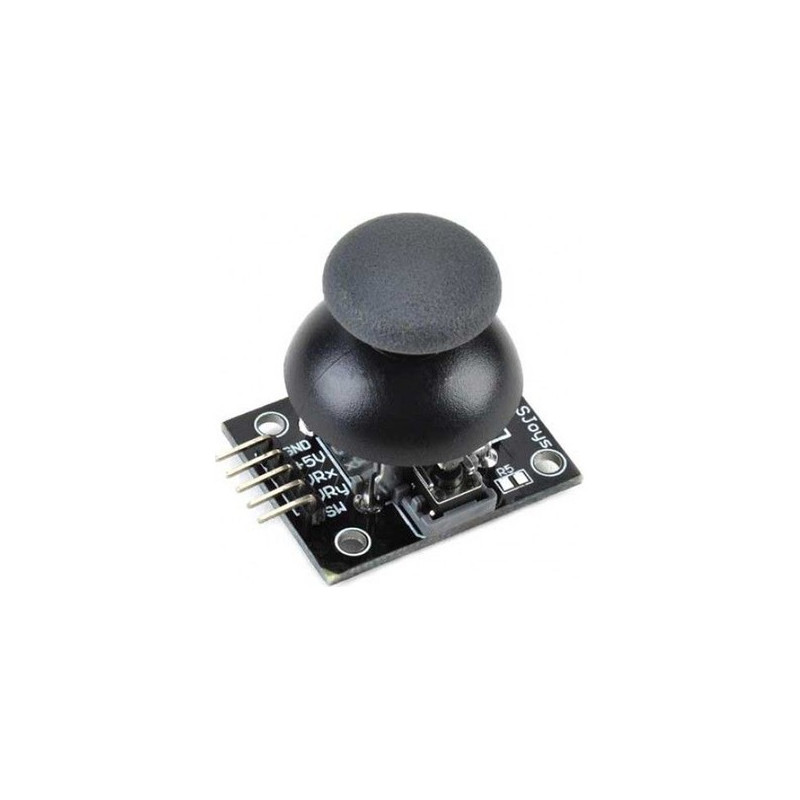

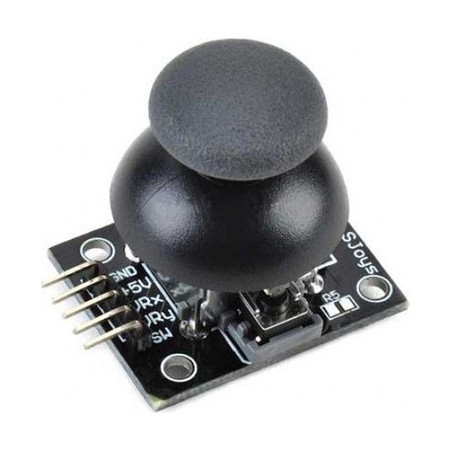

XY JOYSTICK ARDUINO MODÜLÜ

$1,00
Vergi dahil

XY Joystick Arduino Modülü, iki eksenli (X ve Y) analog kontrol sağlayan bir modüldür ve robotik projelerde, oyun kumandalarında, RC araç kontrolünde, hatta menü seçimlerinde yaygın kullanılır.

Adet
Stok Tükendi

⚙️ Genel Özellikler

Özellik Değer
Model XY Joystick Arduino Modülü
Eksen Sayısı 2 (X ve Y) + 1 Buton (Z)
Çıkış Tipi Analog (X ve Y) ve Dijital (Buton)
Çalışma Gerilimi 3.3V – 5V DC
Analog Çıkış Aralığı 0 – 5 V (Arduino ADC ile 0–1023 değer aralığı)
Boyut Yaklaşık 32 × 32 mm
Kullanım Alanı Arduino, ESP32, Raspberry Pi, robot kontrol, oyun kumandaları

🧩 Pin Bağlantıları

Joystick modüllerinin genellikle 5 pini vardır:

Pin Görevi Arduino Bağlantısı
GND Toprak GND
VCC Besleme 5V
VRx X ekseni analog çıkışı A0 (örnek)
VRy Y ekseni analog çıkışı A1 (örnek)
SW Buton dijital çıkışı D2 (örnek)

🧠 Çalışma Prensibi

  1. X ve Y Ekseni:

    • İçerisindeki potansiyometreler, joystick hareket ettiğinde analog gerilim değişimi üretir.

    • Arduino’da analogRead() ile okunur ve 0–1023 arasında değer döner.

  2. Buton (Z):

    • Joystick’e bastığında (dikey olarak) dijital LOW sinyali üretir.

    • Basılmadığında HIGH olur (genellikle pull-up direnci ile).

🔹 Notlar ve İpuçları

  • Joystick’in ortası, analog değerler yaklaşık 512 civarında olur (Arduino 10-bit ADC).

  • X veya Y ekseni tam uca çekildiğinde değer 0 veya 1023 olur.

  • Buton pini genellikle pull-up dirençle HIGH durumda başlar; basıldığında LOW olur.

  • Analog değerleri haritalamak için Arduino’nun map() fonksiyonu kullanılabilir.
