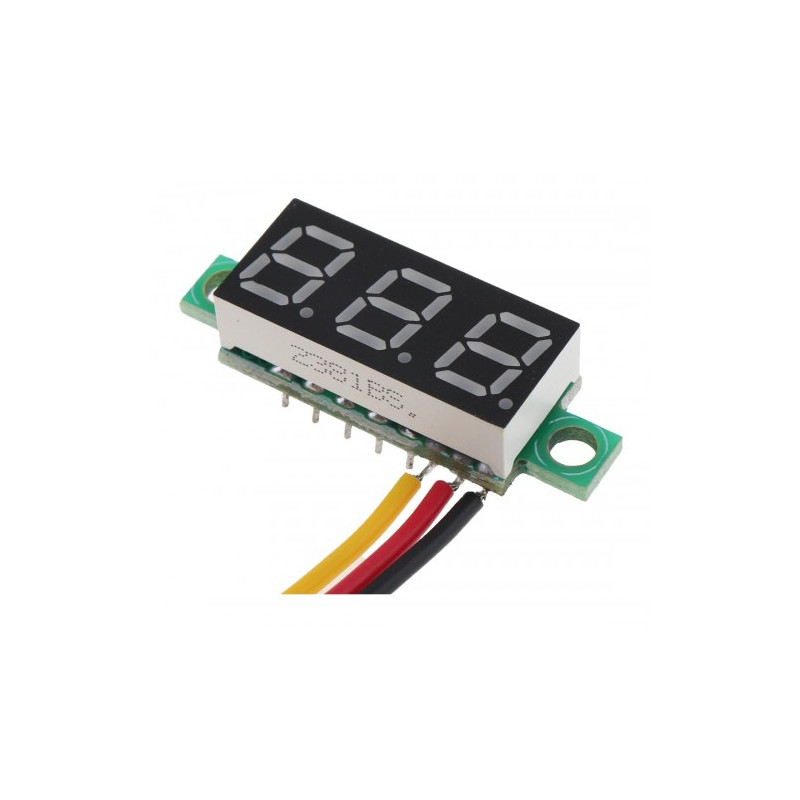

MİNİ VOLTMETRE 0-100V 0,28"

$2,00
Vergi dahil

Mini Voltmetre 0–100V 0.28" modeli, küçük boyutlu, düşük güç tüketimli ve doğrudan DC gerilim ölçümü yapabilen dijital voltmetre modülüdür.
Kompakt yapısı sayesinde Arduino projelerinde, batarya izleme devrelerinde, DC güç kaynaklarında ve araç içi voltaj göstergelerinde sıkça kullanılır.

Adet
Stok Tükendi

⚙️ Genel Özellikler

Özellik Değer
Model Mini Dijital Voltmetre (0–100V DC)
Ekran Tipi 0.28" 7-segment LED
Ekran Renkleri Genellikle kırmızı, mavi veya yeşil (modele göre değişir)
Ölçüm Aralığı 0.0 V – 99.9 V DC
Çözünürlük 0.1 V
Çalışma Gerilimi 3.0 V – 30 V DC (bazı modellerde 4.5–30V)
Güç Tüketimi < 20 mA
Ölçüm Tipi Yalnızca DC voltaj
Boyut Yaklaşık 31 mm × 13 mm × 10 mm
Görüş Mesafesi ~5 metre
Bağlantı Tipi Genellikle 2 telli veya 3 telli (modele göre)

🔌 Bağlantı Türleri

Mini voltmetreler genellikle iki farklı bağlantı tipine sahiptir:
(1) 2 kablolu model
(2) 3 kablolu model

🔹 1️⃣ 2 Kablolu Model (Ortak Besleme)

Kablo Rengi Görevi
Kırmızı (+) Ölçüm yapılacak devrenin +V hattına bağlanır
Siyah (–) Ölçüm yapılacak devrenin GND (–) hattına bağlanır

➡️ Bu model kendi enerjisini ölçtüğü devreden alır.
Yani sadece 2 kablo ile bağlanır — ekstra güç kaynağı gerekmez.

⚠️ Dikkat:

  • Bu tip genellikle 4.5V’tan düşük voltajları doğru göstermez (örneğin 3.7V pilde hata payı olabilir).

  • Yalnızca ortak topraklı sistemlerde kullanılabilir.

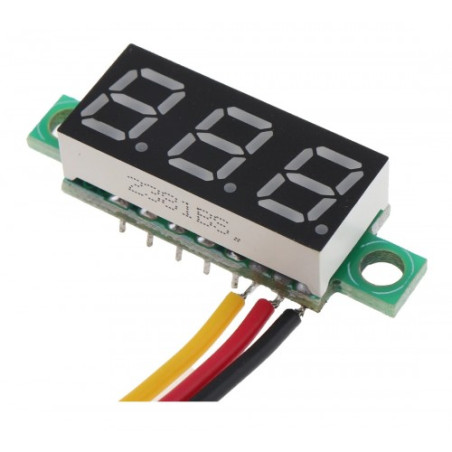

🔹 2️⃣ 3 Kablolu Model (Ayrı Besleme)

Kablo Rengi Görevi
Kırmızı (ince) Modülün besleme +V hattı (örnek: 5V)
Siyah (ince) Modül GND
Sarı (kalın) Ölçüm yapılacak devrenin +V hattı

➡️ Avantaj:

  • 0V’tan başlayarak ölçüm yapabilir (örneğin 1V, 2V gibi).

  • Ölçüm yapılan devreyle modülün beslemesi ayrı tutulabilir — bu da daha doğru ölçüm sağlar.

💡 Kullanım Alanları

✅ DC güç kaynakları
✅ Akü/pil voltaj göstergeleri
✅ Arduino veya robotik sistemlerde voltaj izleme
✅ Güneş enerjisi devreleri
✅ RC araçlar, drone ve model sistemleri

⚠️ Dikkat Edilmesi Gerekenler

  • Sadece DC voltaj ölçer, AC (alternatif akım) için uygun değildir.

  • Maksimum giriş voltajını (100V DC) aşmayın!

  • Ölçüm sırasında ters polarite (kutup) bağlanırsa ekran yanabilir.

  • Uzun süreli kullanımda yüksek voltajlarda ısı oluşabilir, havalandırmaya dikkat edin.

  • 3 telli modellerde ortak GND bağlantısını unutmayın.

🔋 Basit Bağlantı Örneği (2 telli model)

(+) ----------- KIRMIZI --------> Ölçülen devrenin +V (-) ----------- SİYAH ----------> Ölçülen devrenin GND

🔌 Bağlantı Örneği (3 telli model)

Voltmetre Bağlantı
Kırmızı Modül beslemesi (+5V)
Siyah GND (ortak toprak)
Sarı Ölçülen devrenin +V hattı

📏 Örnek Kullanım

  • 12V akü ölçümü: doğrudan bağlayabilirsin.

  • 24V veya 48V sistemlerde: doğrudan bağlayabilirsin (maks. 100V’a kadar).

  • Arduino projesinde: 3 telli modelin sarı kablosunu ölçmek istediğin noktaya bağla, kırmızı kabloyu 5V’a ver, siyah kabloyu GND’ye bağla.
