0-100V / 0-10A DİJİTAL VOLTAMPERMETRE

$3,50

Vergi dahil

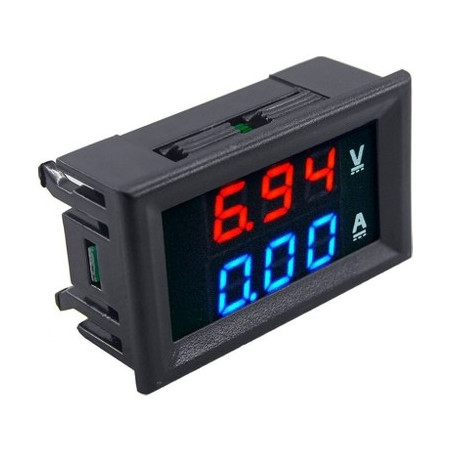

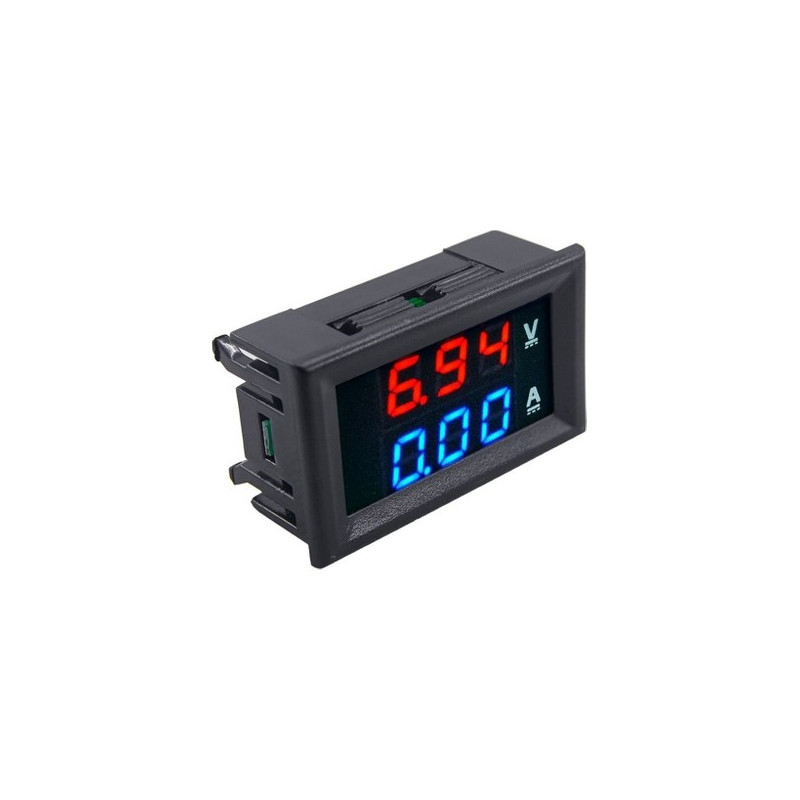

0–100V / 0–10A dijital volt-ampermetre, hem gerilimi (voltajı) hem de akımı (amperi) aynı anda ölçebilen çok kullanışlı bir ölçüm modülüdür.
Bu modül, genellikle güç kaynaklarında, batarya şarj devrelerinde, DC motor kontrol sistemlerinde ve Arduino projelerinde gerilim ve akım takibi için kullanılır.

Adet

Stok Tükendi

Açıklama
Ürün Detayları

⚙️ Genel Özellikler

Özellik	Değer
Model	0–100V / 0–10A Dijital Volt-Ampermetre
Voltaj Ölçüm Aralığı	0 – 100 V DC
Akım Ölçüm Aralığı	0 – 10 A DC
Besleme Gerilimi	4.5 V – 30 V DC (genellikle 5V veya 12V)
Güç Tüketimi	< 20 mA
Ekran Tipi	Çift renkli 7-segment LED göstergesi
Ekran Renkleri	Genellikle kırmızı (V) ve mavi (A)
Doğruluk	Yaklaşık ±(1% + 2 digit)
Görüntüleme Aralığı	Gerilim: 0.00–99.9 V, Akım: 0.00–9.99 A
Ölçüm Tipi	Doğru Akım (DC)
Bağlantı Tipi	3 kablolu veya 4 kablolu modeline göre değişir

🧩 Kablolama Türleri

Bu volt-ampermetreler iki ana versiyon hâlinde satılır:
(1) 3 kablolu model
(2) 4 kablolu model

🔹 1️⃣ 3 Kablolu Model (Ortak GND’li)

Kablo Rengi	Görevi	Açıklama
Kırmızı	Güç +V (4.5V–30V)	Modül beslemesi
Siyah	Ortak GND (–)	Hem besleme hem ölçüm için ortak toprak
Sarı	Ölçüm +V (0–100V)	Ölçülecek voltajın pozitif ucu

⚠️ Not:

Bu modelde ölçüm yapılacak devrenin toprak hattı (–), modülün GND’si ile ortak olmalıdır.
Akım ölçümü modül üzerindeki şönt direnç (shunt) üzerinden otomatik yapılır (harici sensör gerekmez).

🔹 2️⃣ 4 Kablolu Model (Ayrı Besleme)

Kablo Rengi	Görevi	Açıklama
Kırmızı (ince)	Besleme +V (4.5–30V)	Modülün çalışma beslemesi
Siyah (ince)	Besleme GND	Modülün toprak hattı
Kırmızı (kalın)	Ölçüm devresi +V	Ölçülen devrenin pozitif hattı
Siyah (kalın)	Ölçüm devresi – (shunt üzerinden geçer)	Akım ölçümü bu hat üzerinden yapılır

Avantajı:

Ölçüm yapılan devre ile modülün beslemesi birbirinden izole olur.
Yüksek voltajlı sistemlerde daha güvenlidir.

🔌 Bağlantı Şeması (4 kablolu örnek)

             +-------------------------+
             |      Volt-Ampermetre    |
             |-------------------------|
             | İnce Kırmızı -> +5V     | <-- Harici güç kaynağı (örnek: Arduino 5V)
             | İnce Siyah   -> GND     |
             | Kalın Kırmızı-> Ölçüm + |
             | Kalın Siyah  -> Ölçüm - |---(yükün negatif hattı)
             +-------------------------+

               [ + ] ----> (Yük) ----> [ - ]
                 |                      |
               Ölçüm +                Ölçüm -

💡 Arduino ile Kullanım

Bu modül analog değil, kendi ölçümünü yapıp ekranda gösterir.
Yani Arduino’ya veri göndermesi standart modellerde yoktur.
Ancak ölçülen voltajı veya akımı Arduino’da da kullanmak istersen, şu yollar kullanılabilir:

Analog voltaj ölçümü: Arduino’nun A0 pinine direnç bölücüyle 0–5V arası sinyal verebilirsin.
Akım ölçümü: Bir ACS712 veya INA219 gibi akım sensörü modülü kullanmak daha doğrudur.

⚠️ Dikkat Etmen Gerekenler

Modül sadece DC (doğru akım) ölçer, AC devrelerde kullanılamaz!
Maksimum 10A akımı uzun süre ölçerken modül ısınabilir.
Bağlantı yaparken kutup yönlerine dikkat et (ters bağlarsan ekrana zarar verebilirsin).
3 telli modelde ortak toprak zorunluluğu nedeniyle bazı uygulamalarda ölçüm hataları olabilir.
