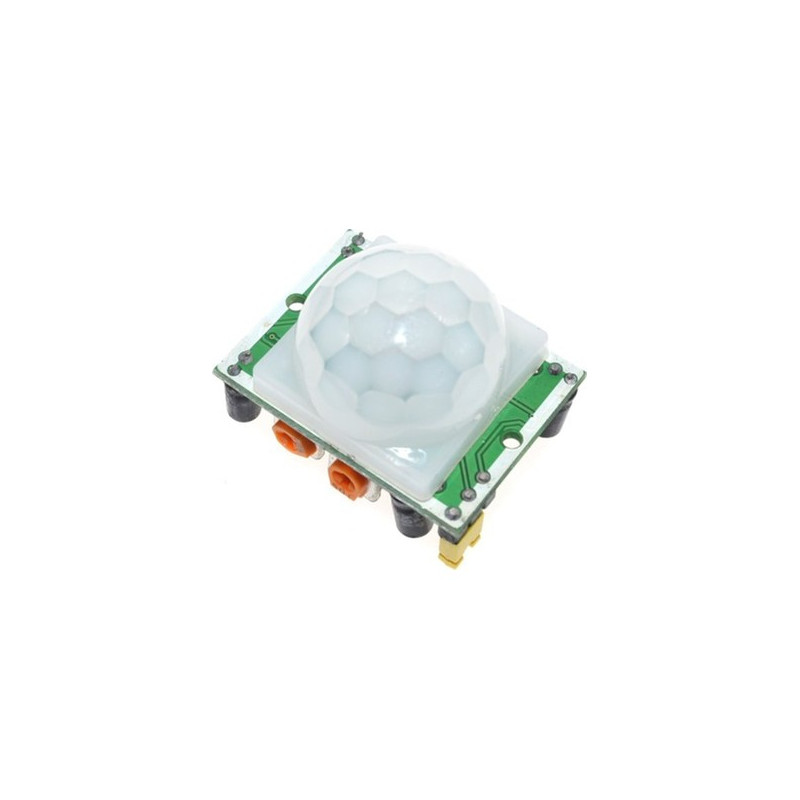

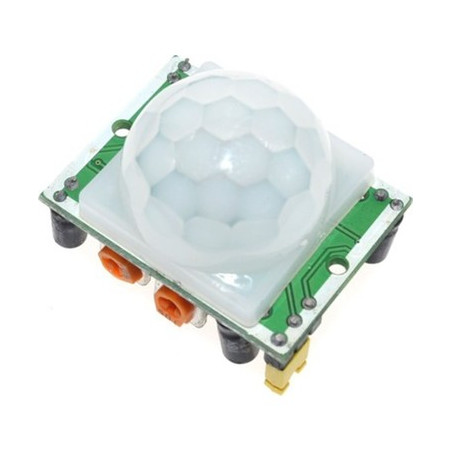

HC-SR501 PIR HAREKET SENSÖRÜ

$1,50
Vergi dahil

Bu sensör, insan veya hayvan hareketini algılamak için kızılötesi (IR) dalgaları kullanır ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle mükemmel uyum sağlar.

Adet
Stok Tükendi

⚙️ HC-SR501 PIR Sensörün Genel Özellikleri

Özellik Değer
Model HC-SR501
Algılama Teknolojisi Pasif Kızılötesi (PIR)
Çalışma Gerilimi 4.5 V – 20 V DC
Çıkış Gerilimi HIGH = 3.3 V, LOW = 0 V
Çalışma Akımı 50 µA (boşta)
Algılama Mesafesi 3 – 7 metre (ayar yapılabilir)
Algılama Açısı Yaklaşık 120°
Tepki Süresi (Delay) 0.3 – 300 saniye (ayar yapılabilir)
Tetikleme Modları “Tek tetikleme” veya “Tekrarlamalı tetikleme” (seçilebilir)
Boyutlar 32 mm × 24 mm
Çalışma Sıcaklığı –15°C ~ +70°C

🧠 Çalışma Prensibi

PIR sensör, ortamda yayılan kızılötesi ısı değişimlerini algılar.
İnsan vücudu (yaklaşık 37°C) IR yaydığı için hareket ettiğinde sensör bu değişimi fark eder.

  • Hareket algılanmazsa: OUT pini LOW (0 V) olur.

  • Hareket algılanırsa: OUT pini HIGH (3.3 V) olur (ve ayarlanan süre boyunca HIGH kalır).

🔌 Pin Bağlantıları

HC-SR501’in 3 pini vardır:

Pin Görevi Arduino Bağlantısı
VCC Güç girişi (4.5V – 20V) 5V pinine
OUT Dijital çıkış Dijital pin (örnek: D2)
GND Toprak GND

🧩 Kart Üzerindeki Ayar Potansiyometreleri ve Jumper

1️⃣ Zaman (Delay Time) Potu:

  • Sensör hareket algıladıktan sonra çıkışın ne kadar süre HIGH kalacağını belirler.

  • Min: ~0.3 saniye

  • Max: ~300 saniye (yaklaşık 5 dakika)

2️⃣ Duyarlılık (Sensitivity) Potu:

  • Algılama mesafesini ayarlamak için kullanılır.

  • Min: ~3 metre

  • Max: ~7 metre

3️⃣ Tetikleme Modu Jumper’ı:

  • Sensörün hareket algılama davranışını belirler.

  • L (Single Trigger): Hareket bittiğinde tekrar tetiklenmez.

  • H (Repeat Trigger): Hareket devam ettiği sürece çıkış HIGH kalır.

💻 Arduino Bağlantısı ve Örnek Kod

🔌 Bağlantı

HC-SR501 Arduino
VCC 5V
OUT D2
GND GND

⚠️ Dikkat Edilmesi Gerekenler

  • Enerji verildikten sonra 30–60 saniyelik kalibrasyon süresi vardır. Bu sürede yanlış tetiklemeler olabilir.

  • Güneş ışığı, ısı kaynakları, rüzgâr veya hareketli sıcak nesneler yanlış algılamalara neden olabilir.

  • HC-SR501, 3.3V veya 5V mikrodenetleyicilerle sorunsuz çalışır.

  • Algılama mesafesi ve zaman ayarlarını potansiyometrelerle isteğe göre ayarlayabilirsin.
