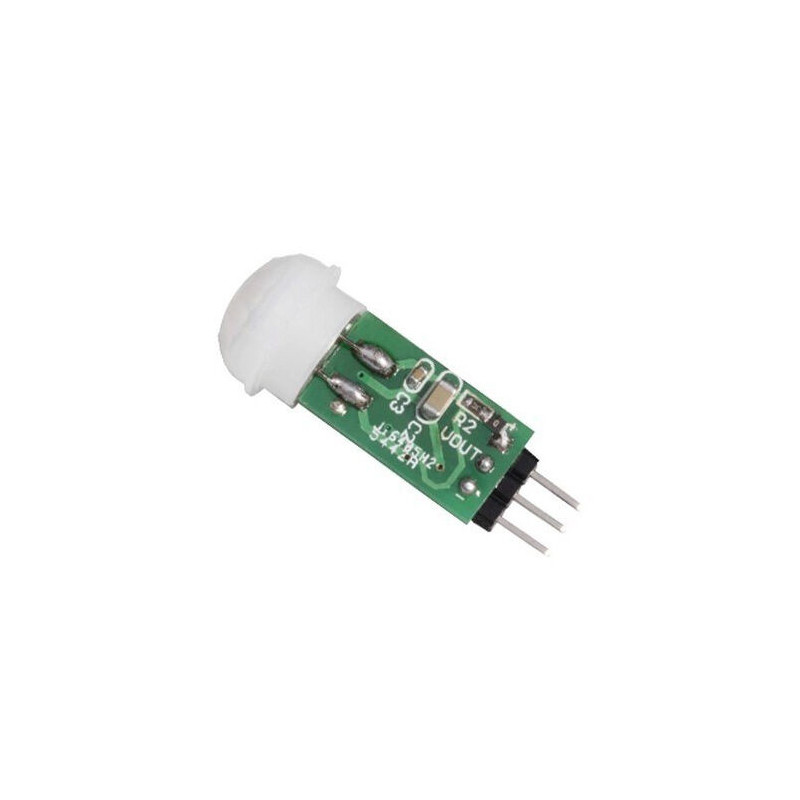

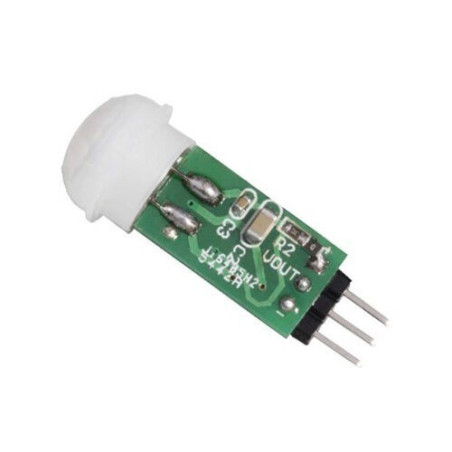

HC-SR505 MİNİ PIR HAREKET ALGILAMA MODÜLÜ SC0072

$1,70
Vergi dahil

HC-SR505 Mini PIR Hareket Algılama Modülü (SC0072), klasik HC-SR501’in daha küçük, basit ve düşük güç tüketimli versiyonudur.
Bu model özellikle kompakt cihazlarda, pillerle çalışan sistemlerde ve Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle yapılan hareket algılama projelerinde kullanılır.

Adet
Stok Tükendi

⚙️ HC-SR505 Mini PIR (SC0072) Teknik Özellikleri

Özellik Değer
Model HC-SR505 (Mini PIR)
Ürün Kodu SC0072
Algılama Teknolojisi Pasif Kızılötesi (PIR)
Çalışma Gerilimi 4.5 V – 20 V DC
Çalışma Akımı < 60 µA (çok düşük güç tüketimi)
Çıkış Gerilimi HIGH = 3.3 V, LOW = 0 V
Algılama Açısı Yaklaşık 100 °
Algılama Mesafesi 3 – 5 metre
Tepki Süresi (Delay) Yaklaşık 8 saniye (sabit)
Boyutlar 10 mm × 23 mm
Çalışma Sıcaklığı –20 °C ~ +80 °C
Çıkış Tipi Dijital (HIGH / LOW)

🧠 Çalışma Prensibi

Sensör, ortamda yayılan kızılötesi (ısı) ışınım değişimlerini algılar.
Yani ortamdaki insan veya hayvan hareket ettiğinde, sensör bu değişimi fark eder.

  • Hareket algılandığında: Çıkış pini HIGH (3.3 V) olur.

  • Hareket algılanmadığında: Çıkış pini LOW (0 V) olur.

  • Algılama sonrası HIGH sinyali yaklaşık 8 saniye sürer (bu süre sabittir, ayarlanamaz).

🔌 Pin Bağlantıları

Sensörün 3 pini bulunur:

Pin Görevi Arduino Bağlantısı
VCC Güç girişi (4.5 – 20 V) 5 V pinine
OUT Dijital çıkış Dijital pin (örnek: D2)
GND Toprak GND

⚠️ Not: Çıkış 3.3 V seviyesindedir ama Arduino dijital girişleri için güvenlidir.

🔋 Bağlantı Şeması (Metinle Anlatım)

HC-SR505 Arduino
VCC 5V
OUT D2
GND GND

Sensör, Arduino’ya doğrudan bağlanabilir — harici direnç veya eleman gerektirmez.

⚠️ Dikkat Etmen Gerekenler

  • Sensör ilk enerji verildiğinde 5–10 saniye kalibrasyon süresi ister. Bu sırada yanlış tetikleme olabilir.

  • Güneş ışığı, ısı kaynakları (soba, fan, vs.) veya rüzgâr akımı yanlış sinyallere yol açabilir.

  • Algılama süresi sabittir (~8 saniye) ve değiştirilmez.

  • Sensör çok düşük enerji tükettiği için pil ile çalışan sistemler için idealdir.
