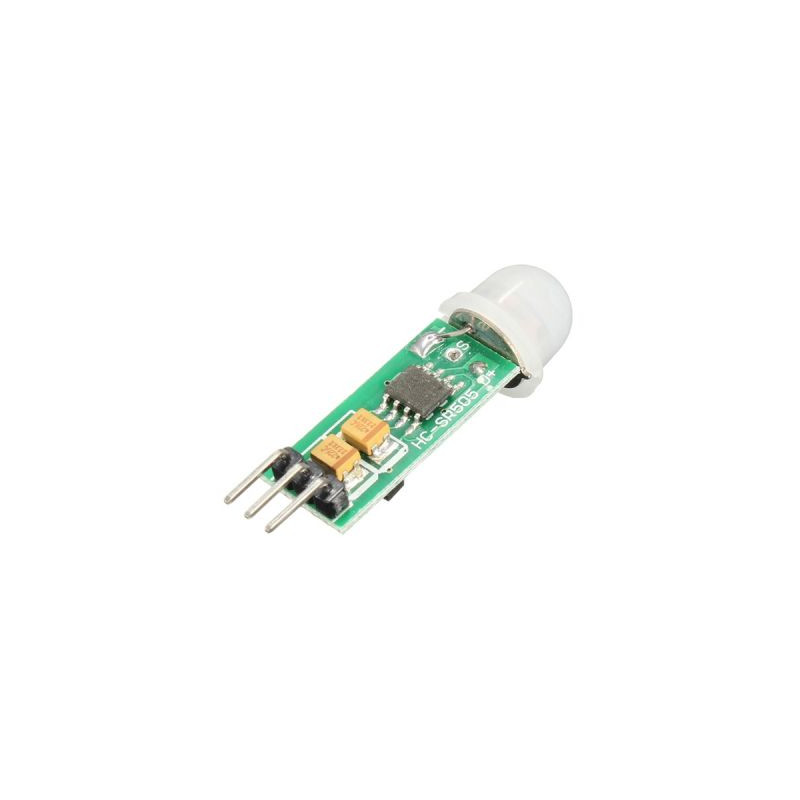

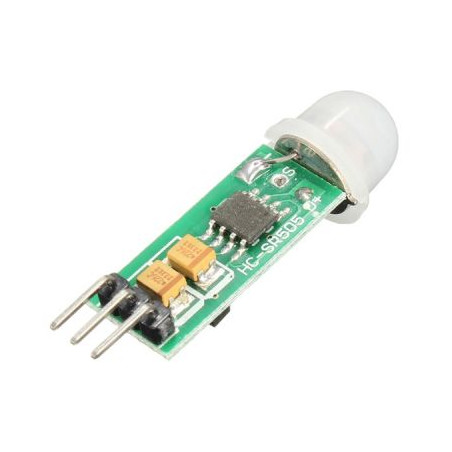

HC-SR505 PIR HAREKET SENSÖR MODÜLÜ

$1,70
Vergi dahil

HC-SR505 PIR (Passive Infrared) sensör, hareket algılama için kullanılan küçük, düşük maliyetli ve enerji tasarruflu bir modüldür.
Özellikle Arduino, Raspberry Pi gibi sistemlerde insan veya hayvan hareketini algılamak için sıkça kullanılır.

Adet
Stok Tükendi

⚙️ HC-SR505 PIR Hareket Sensörünün Temel Özellikleri

Özellik Değer
Model HC-SR505
Türü PIR (Pasif Kızılötesi) Hareket Sensörü
Çalışma Gerilimi 4.5 V – 20 V
Çalışma Akımı < 60 µA (çok düşük güç tüketimi)
Çıkış Voltajı 0 V (LOW) veya 3.3 V (HIGH)
Algılama Açısı Yaklaşık 100°
Algılama Mesafesi 3 – 5 metre
Tepki Süresi (Delay) Yaklaşık 8 saniye (sabit)
Çıkış Türü Dijital (HIGH/LOW)
Boyut 10 mm × 23 mm
Çalışma Sıcaklığı -20°C ~ +80°C

🧩 PIR Sensörün Çalışma Prensibi

PIR sensör, ortamdaki kızılötesi (IR) ışınım değişikliklerini algılar.
İnsan vücudu ısı yaydığı için hareket ettiğinde sensör bu ısı değişimini fark eder.

  • Hareket algılanmazsa: Çıkış pini LOW (0V) olur.

  • Hareket algılanırsa: Çıkış pini HIGH (3.3V) olur ve yaklaşık 8 saniye HIGH kalır.

🔌 Pin Bağlantıları

Pin Görevi Arduino Bağlantısı
VCC Güç girişi (4.5V–20V) 5V pinine
OUT Dijital çıkış Dijital pin (örneğin D2)
GND Toprak GND

💡 Arduino ile Bağlantı Örneği

🔧 Gerekli Malzemeler:

  • 1 × HC-SR505 PIR sensör

  • 1 × Arduino UNO

  • Jumper kablolar

🔌 Bağlantılar:

HC-SR505 Arduino
VCC 5V
OUT D2
GND GND

⚠️ Dikkat Edilmesi Gerekenler

  • Sensör ilk enerji verildiğinde 5–10 saniye kalibrasyon süresi ister. Bu sürede yanlış tetikleme olabilir.

  • Doğrudan güneş ışığı, ısı kaynakları (sobeler, fanlar) veya rüzgâr yanlış algılamaya neden olabilir.

  • Sensör çıkışı 3.3V’tur, Arduino bunu rahatlıkla dijital sinyal olarak algılar.

  • Algılama süresi (delay time) sabittir ve değiştirilemez (yaklaşık 8 saniye).
