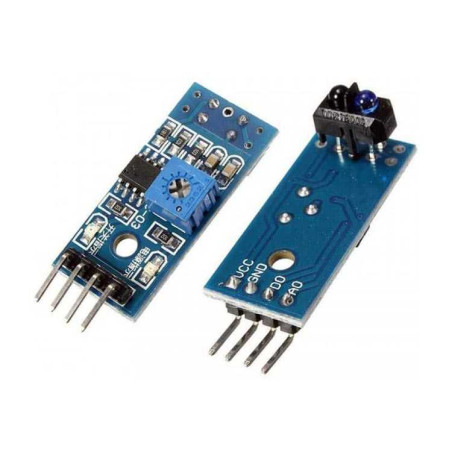

TCRT5000 TEKLİ KIZIL ÖTESİ SENSÖR MODÜLÜ
search
  • TCRT5000 TEKLİ KIZIL ÖTESİ SENSÖR MODÜLÜ

TCRT5000 TEKLİ KIZIL ÖTESİ SENSÖR MODÜLÜ

$1,00
Vergi dahil

TCRT5000, kızılötesi (IR) ışık kullanarak yakınındaki yüzeyleri algılayan bir yansıma (reflektif) sensörüdür.
Üzerinde bir IR LED (ışık yayıcı diyot) ve bir fototransistör (ışık alıcı) bulunur.

Yani sensör, yüzeye kızılötesi ışık gönderir, bu ışığın yansımasını algılar ve mesafe veya renk farkına göre çıkış verir.

Adet
Stok Tükendi

⚙️ Çalışma Prensibi

  1. IR LED yüzeye kızılötesi ışık gönderir.

  2. Eğer yüzey açıksa (beyaz, parlak) → ışığın çoğu geri yansır → sensör yüksek sinyal üretir.

  3. Yüzey koyuysa (siyah, mat) → ışığın azı geri yansır → sensör düşük sinyal üretir.

👉 Bu sayede beyaz–siyah yüzeyleri ayırt edebilir veya yakınlık algılaması yapılabilir.

🧩 TCRT5000 Modülü Üzerindeki Bileşenler

  1. 🔦 IR LED – Kızılötesi ışık gönderir.

  2. 📷 Fototransistör – Yansıyan IR ışığı algılar.

  3. ⚙️ Trimpot (ayarlı direnç) – Duyarlılığı ayarlamak için kullanılır.

  4. 💡 Durum LED’i – Algılama durumunu gösterir.

  5. 🔌 Bağlantı pinleri:

    • VCC → 3.3V veya 5V

    • GND → Toprak

    • DO → Dijital çıkış (0 veya 1)

    • AO → Analog çıkış (yansıma miktarına göre değişir)

💡 Kullanım Alanları

  • ⚫⚪ Çizgi izleyen robotlar

  • 🔁 Engel / nesne algılama sistemleri

  • 📏 Mesafe ölçümü (yakın mesafede)

  • 🔄 Motor devir (RPM) ölçümü

  • 🧩 Sayma sistemleri (örneğin dönen disk sensörleri)

⚙️ Teknik Özellikler (Genel)

Özellik Değer
Besleme Gerilimi 3.3V – 5V
Çıkış Tipi Dijital (DO), Analog (AO)
Algılama Mesafesi 0.2 cm – 1.5 cm
Işık Kaynağı 950 nm IR LED
Tepki Süresi < 1 ms
Duyarlılık Trimpot ile ayarlanabilir

🔎 Kısaca Özet

Özellik Açıklama
Algıladığı şey Yüzeyin yansıma oranı (renk veya mesafe farkı)
Çıkış Analog ve dijital
Kullanım alanı Çizgi izleyen robot, engel algılama
Avantajı Basit, ucuz, hassas
Sınırlaması Yalnızca kısa mesafede çalışır
