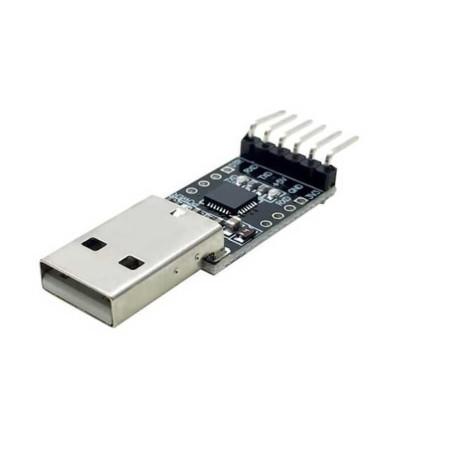

USB 2.0 TTL UART DÖNÜŞTÜRÜCÜ MODÜL

$2,50
Vergi dahil

USB–TTL UART Dönüştürücü Modülü, bilgisayarın USB portu ile mikrodenetleyiciler (ör. Arduino, ESP8266, STM32, PIC) gibi cihazların UART (seri iletişim) pinleri arasında veri aktarımı yapmayı sağlayan bir arayüz dönüştürücüdür.

Yani bu modül:
➡️ USB verisini TTL (UART) formatına,
⬅️ TTL verisini USB formatına çevirir.

Adet
Stok Tükendi

⚙️ Ne İşe Yarar?

Bu modül sayesinde bilgisayarın seri portu olmayan durumlarda bile,
mikrodenetleyicilerin RX–TX pinleri üzerinden veri alışverişi yapılabilir.

🔸 Arduino’yu programlamak
🔸 ESP8266 / ESP32 gibi Wi-Fi modüllerine komut göndermek
🔸 Seri haberleşme testleri yapmak
🔸 Firmware yüklemek
gibi işlemler için kullanılır.

🧩 Üzerindeki Temel Bileşenler

  1. USB Girişi – Bilgisayara bağlanır.

  2. Dönüştürücü Entegre (CH340, CP2102, FT232, PL2303 vb.) – USB sinyallerini UART’a çevirir.

  3. TXD (Transmit Data) – Veri gönderme pini.

  4. RXD (Receive Data) – Veri alma pini.

  5. VCC – Güç çıkışı (3.3V veya 5V, modele göre seçilebilir).

  6. GND – Toprak.

  7. (Bazı modellerde) RTS, CTS, DTR, DSR – Donanımsal kontrol pinleri.

🔌 Bağlantı Şeması (Örnek: Arduino veya ESP8266)

USB–TTL Modül Bağlanacağı Cihaz
VCC 3.3V veya 5V (cihaza göre seçilir)
GND GND
TXD RX (veri alıcı pini)
RXD TX (veri gönderici pini)

🔄 TX ↔ RX ters bağlanır çünkü biri gönderirken diğeri alır.

💻 Kullanım Alanları

  • 💡 Arduino / ESP / STM32 programlama veya haberleşme

  • 🔧 Modbus / UART sensör testleri

  • 🧠 Firmware (AT komutları) yükleme

  • 🔍 Seri port monitörü olarak veri izleme

  • ⚙️ Raspberry Pi, GPS, GSM modülleriyle bağlantı

🪛 Kullanım Örneği (Arduino Serial Monitör)

Modülü bilgisayara bağladıktan sonra:

  • Aygıt Yöneticisi → “Bağlantı Noktaları (COM ve LPT)” altında yeni bir COM port görünür.

  • Arduino IDE veya başka bir terminal programında bu port seçilerek iletişim sağlanır.

⚙️ Teknik Özellikler (Genel)

Özellik Değer
Bağlantı Arayüzü USB 2.0
Çıkış Tipi TTL (UART)
Voltaj Seçimi 3.3V / 5V (jumper ile seçilir)
Haberleşme Hızı 300 bps – 2 Mbps
Desteklenen Çipler CH340, CP2102, FT232RL, PL2303 vb.
Sürücü Windows / Linux / macOS uyumlu

🔎 Kısaca Özet

Özellik Açıklama
Amaç USB portunu seri (UART-TTL) porta dönüştürmek
Kullanım Alanı Mikrodenetleyici, sensör, modül iletişimi
Bağlantı Uçları VCC, GND, TXD, RXD
Çalışma Voltajı 3.3V veya 5V
Avantajı Basit bağlantı, düşük maliyet, evrensel sürücü desteği
