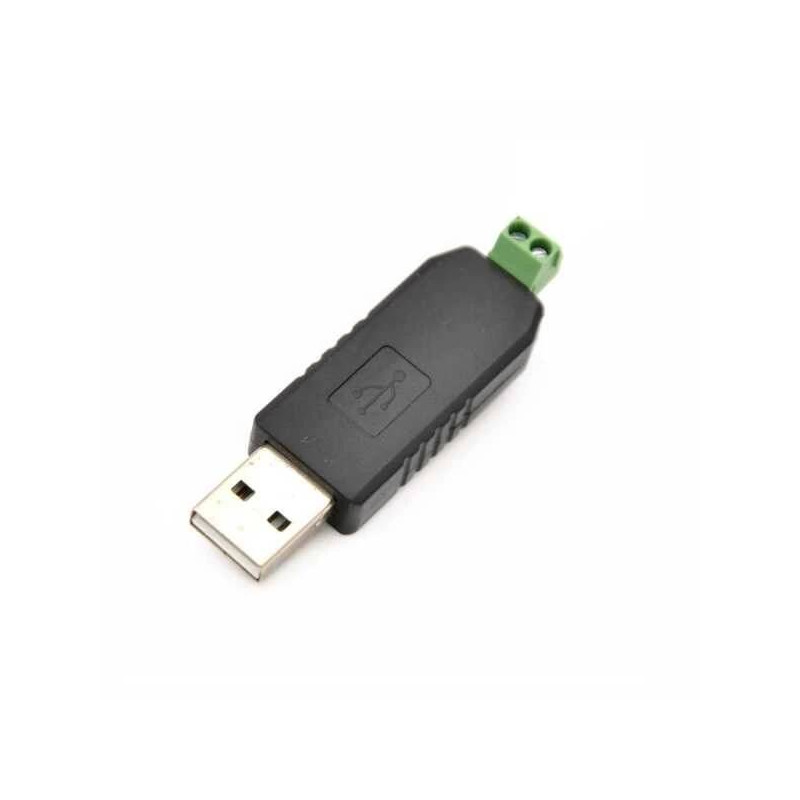

RS485 USB DÖNÜŞTÜRÜCÜ MODÜL

$1,65
Vergi dahil

RS485 USB Çevirici, bilgisayarın USB portu ile RS485 haberleşme hattı arasında veri iletişimi sağlayan bir arayüz dönüştürücü modüldür.

Yani bu modül, bilgisayardan gelen USB sinyallerini RS485’e,
ve RS485’ten gelen sinyalleri USB’ye çevirir.

Adet
Stok Tükendi

⚙️ RS485 Nedir?

RS485, uzun mesafelerde ve gürültülü ortamlarda güvenilir veri iletimi sağlayan diferansiyel (A–B hatlı) bir haberleşme protokolüdür.
Genellikle endüstriyel cihazlar, PLC’ler, sensörler ve mikrodenetleyiciler arasında iletişimde kullanılır.

Özellikleri:

  • Tek bir hatta birden fazla cihaz bağlanabilir (multi-drop).

  • Maksimum 1200 metre mesafeye kadar veri iletimi yapılabilir.

  • Gürültü bağışıklığı yüksektir.

  • Genelde Modbus RTU protokolüyle birlikte kullanılır.

🧩 RS485 USB Çevirici Modülünün Üzerindeki Bileşenler

  1. USB girişi (bilgisayar bağlantısı için)

  2. RS485 terminal bloğu (A ve B uçları)

  3. TX ve RX LED göstergeleri (veri alışverişini gösterir)

  4. Çip (örneğin CH340, FT232, PL2303, CP2102 vb.)
    – USB sinyallerini seri veriye dönüştürür.

  5. Koruma devresi (bazı modellerde TVS diyot, direnç, sigorta)

🪛 Bağlantı Şeması

USB Tarafı RS485 Tarafı
Bilgisayar USB portu RS485 A (Data+)
RS485 B (Data−)

Cihaz RS485 hattındaki diğer modüllerle (örneğin bir sensör veya Arduino RS485 modülüyle) A–B uçları üzerinden bağlanır.

💻 Kullanım Alanları

  • 💡 Modbus RTU cihazlarını PC’ye bağlamak

  • 🏭 Endüstriyel kontrol sistemleri

  • ⚙️ PLC veya inverter haberleşmesi

  • 🧠 Arduino / STM32 gibi mikrodenetleyicilerle RS485 iletişimi

  • 📊 Veri toplama (Data Logger) sistemleri

🧰 Arduino ile Örnek Kullanım

Eğer bir taraf Arduino + RS485 modülü, diğer taraf bilgisayar + RS485 USB çevirici ise:

  • RS485 modülleri A–A, B–B şeklinde bağlanır.

  • Bilgisayar tarafında Modbus test programı veya seri port terminali kullanılarak iletişim sağlanır.

⚙️ Teknik Özellikler (Genel)

Özellik Değer
Çalışma Gerilimi 5V (USB’den)
Haberleşme Standardı RS485 (diferansiyel)
Maksimum Mesafe ~1200 metre
Maksimum Hız 115200 bps (bazı modellerde 1 Mbps+)
Arayüz USB 2.0 / USB-UART çipli
Koruma Aşırı akım ve ters voltaj korumalı modeller mevcuttur

🔎 Kısaca Özet

Özellik Açıklama
Amaç USB → RS485 veri dönüşümü
Kullanım Alanı Endüstriyel iletişim, Modbus RTU
Bağlantı Uçları A ve B
Avantajı Uzun mesafe, yüksek kararlılık
Alternatif Adı RS485 to USB Converter / USB-RS485 Adaptör
