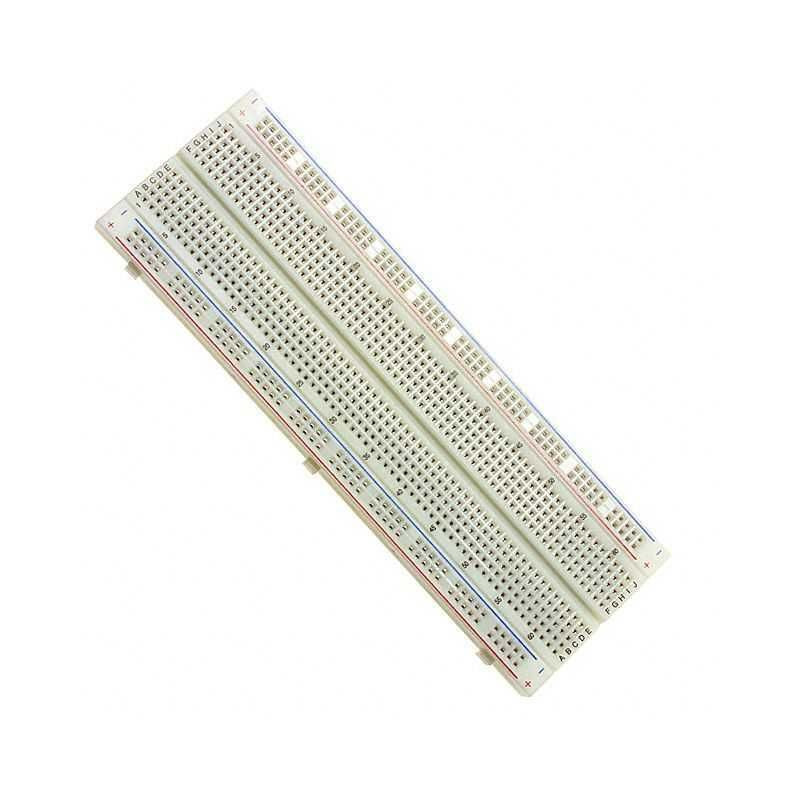

BREADBOARD 830 PİN ( ORTA BOY )

Özellikleri :

Değer , Toplam pin sayısı : 830

Ana bağlantı alanı : 630 pin (ortada)

Güç hattı (bus line) : 200 pin (yanlarda, 2 hat × 100 pin)

Boyutlar : Yaklaşık 16.5 × 5.5 × 0.9 cm

Besleme hattı (artı/eksi) : Kırmızı (+) ve mavi (–) şeritlerle belirtilir

Giriş çıkış aralığı : 2.54 mm (standart DIP ölçüsü)

Kablo uyumu : Jumper kablolar

🔌 Yapı ve Düzen

• Ortada:

• Her iki tarafta 5’li sütunlar halinde birbirine bağlı delikler bulunur.

• Ortada bir ayrım kanalı (IC gap) vardır; buraya entegre devre (IC) takılır, iki taraf ayrı bağlantı hattıdır.

• Yanlarda:

• Kırmızı (+) ve mavi (–) çizgili iki adet güç hattı (bus line) bulunur.

• Bunlar genellikle besleme voltajı (örneğin 5V ve GND) dağıtmak için kullanılır.

 🧰 Kullanım Alanları

• Arduino ve sensör devreleri

• Elektronik projeler ve eğitim çalışmaları

• Devre testleri ve prototip tasarımları

• Direnç, LED, transistör, röle, kondansatör gibi komponent bağlantıları

 ⚡ Avantajları

• Lehimsiz bağlantı: Devreyi kolayca değiştirip test etmeyi sağlar.

• Tekrar kullanılabilir.

• Farklı kartlarla birleştirilebilir (yandaki oluklar sayesinde genişletme mümkündür).
